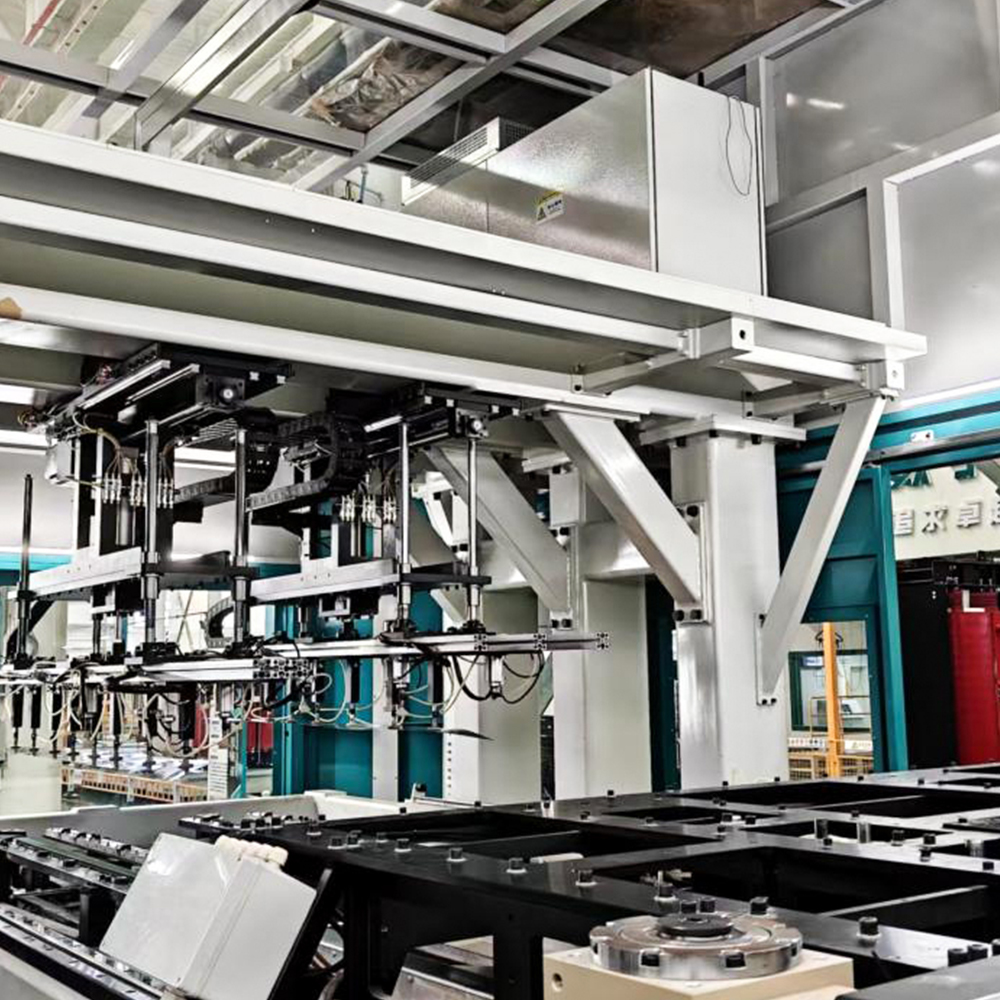

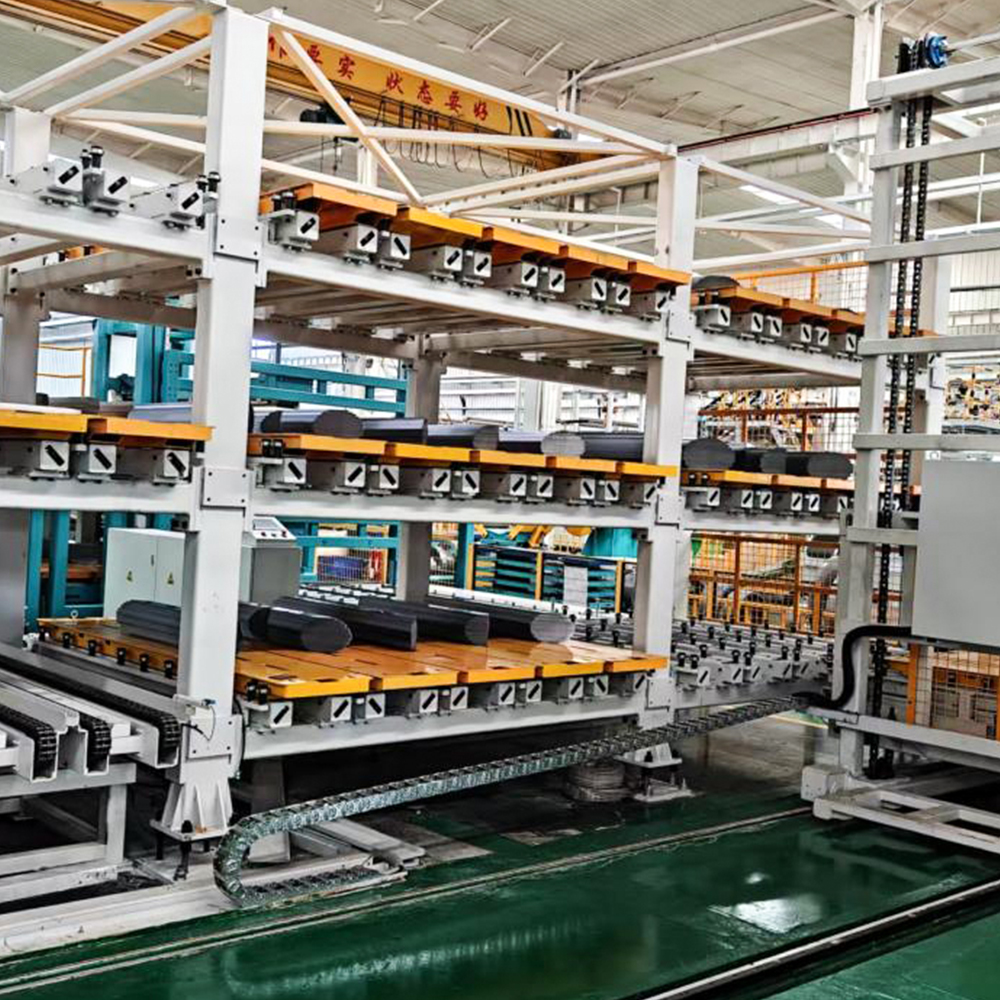

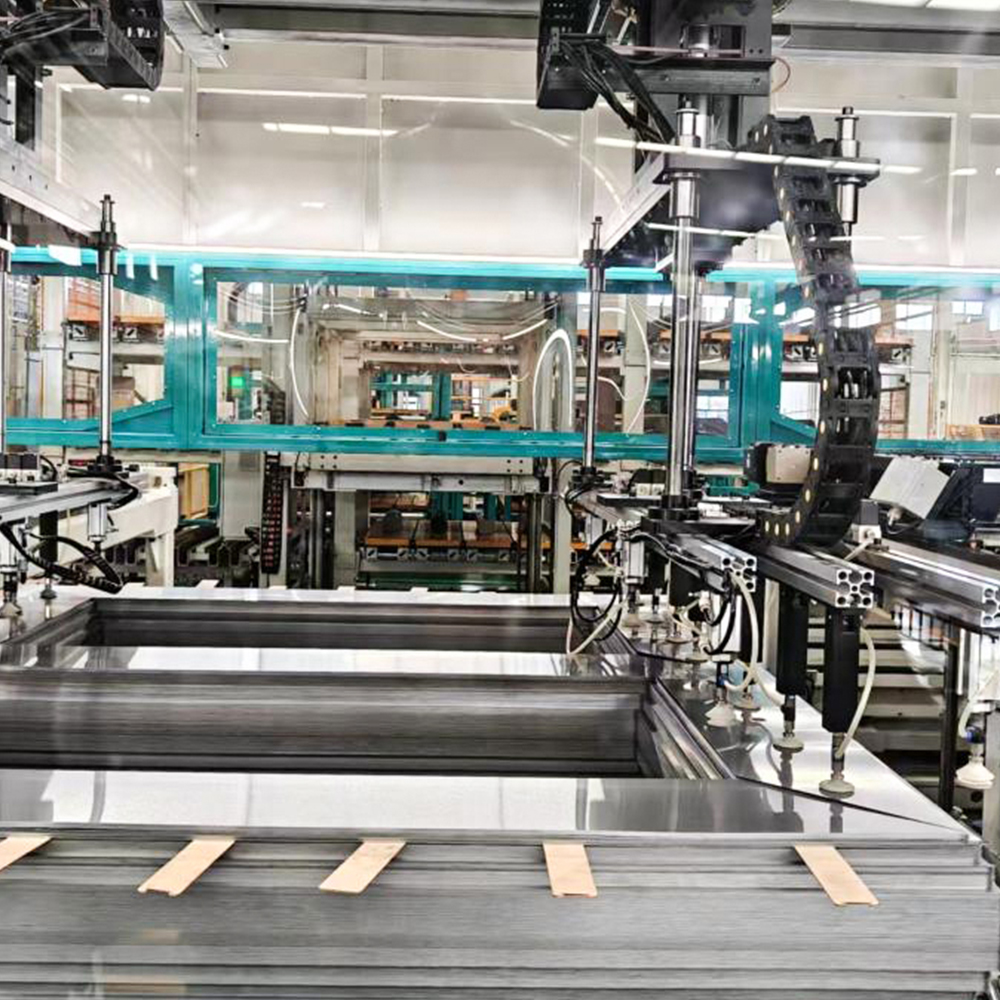

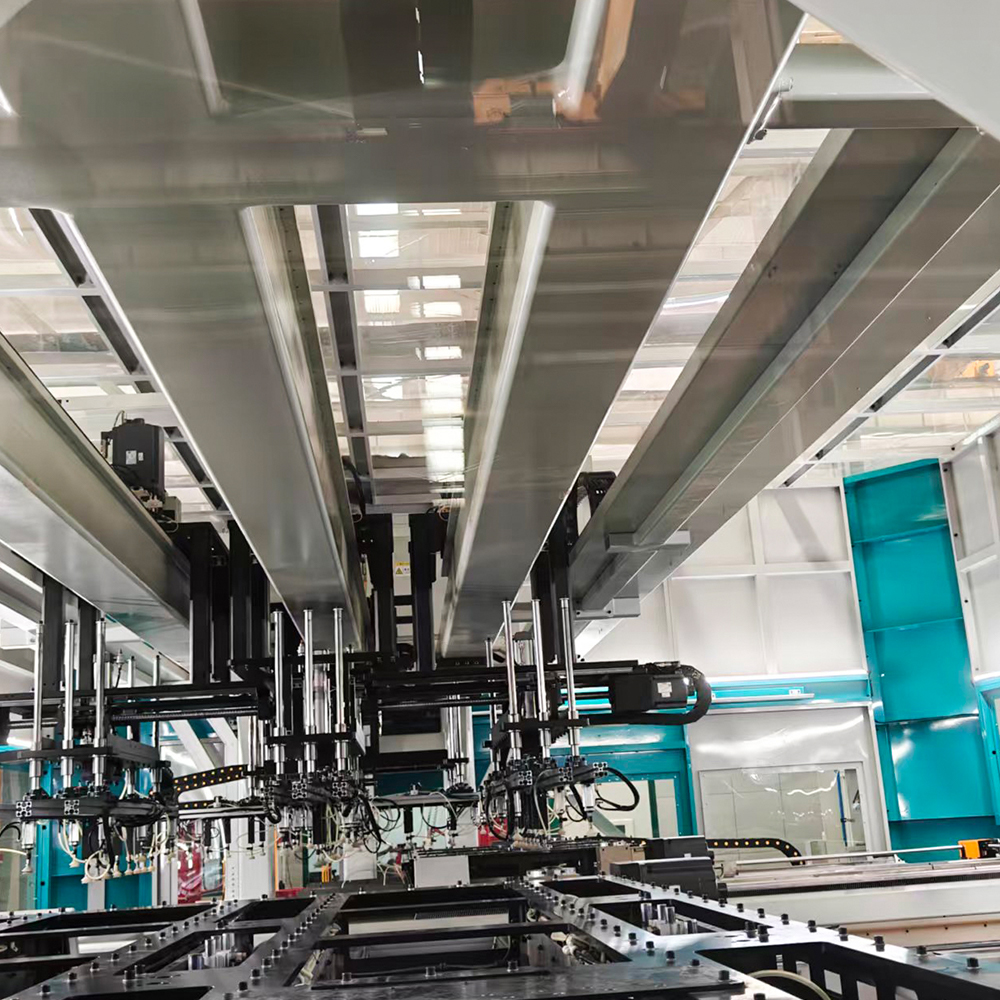

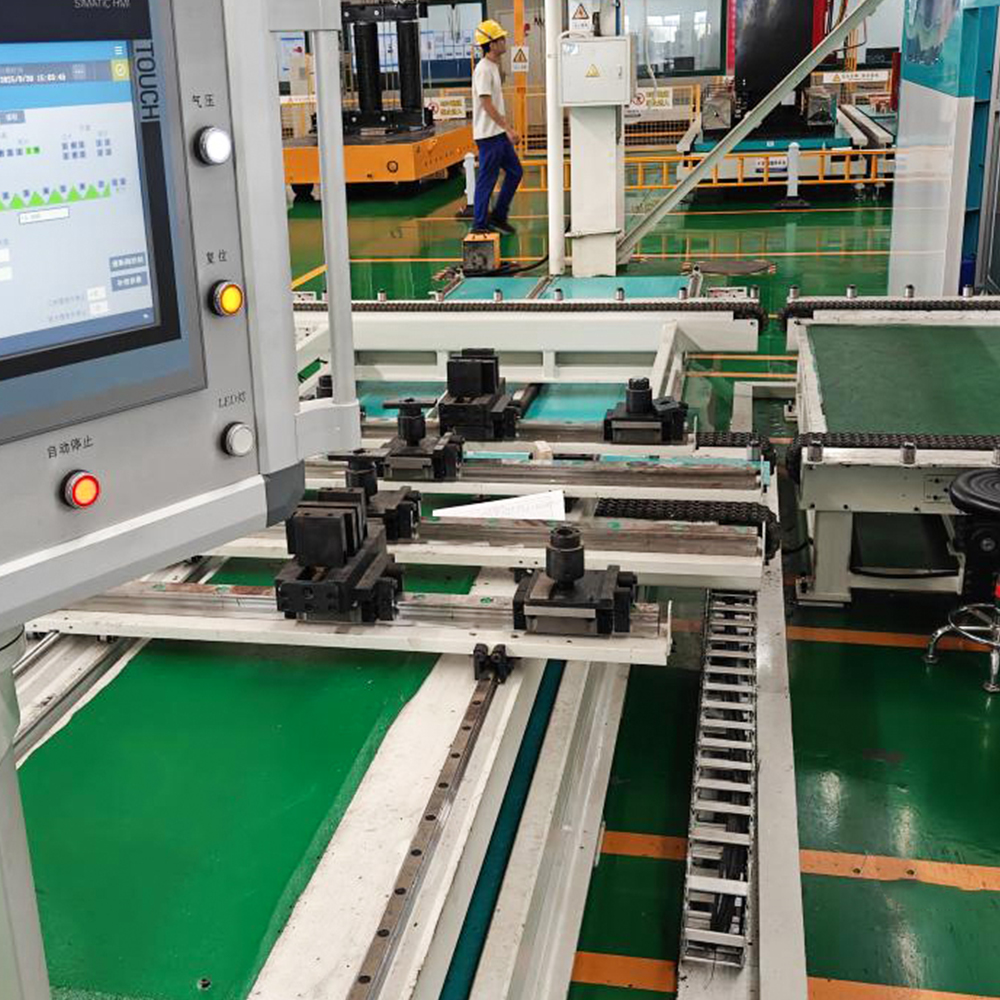

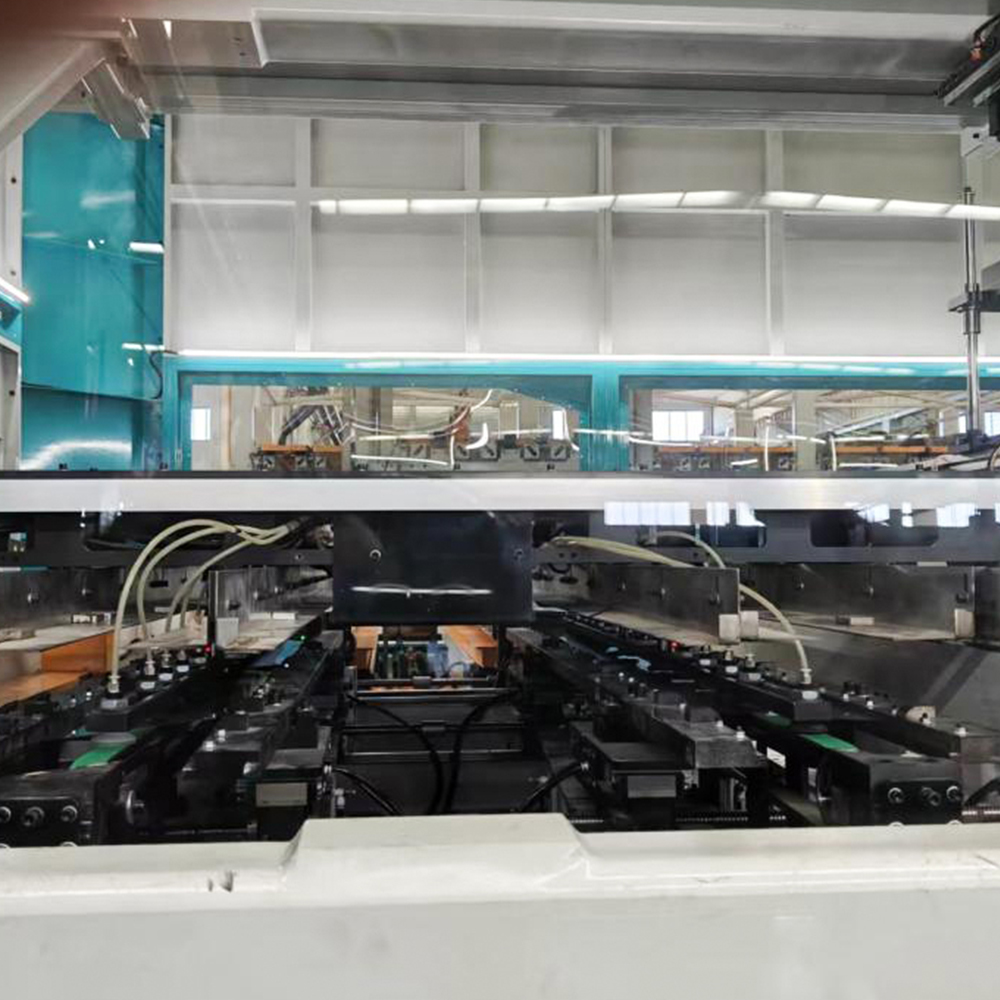

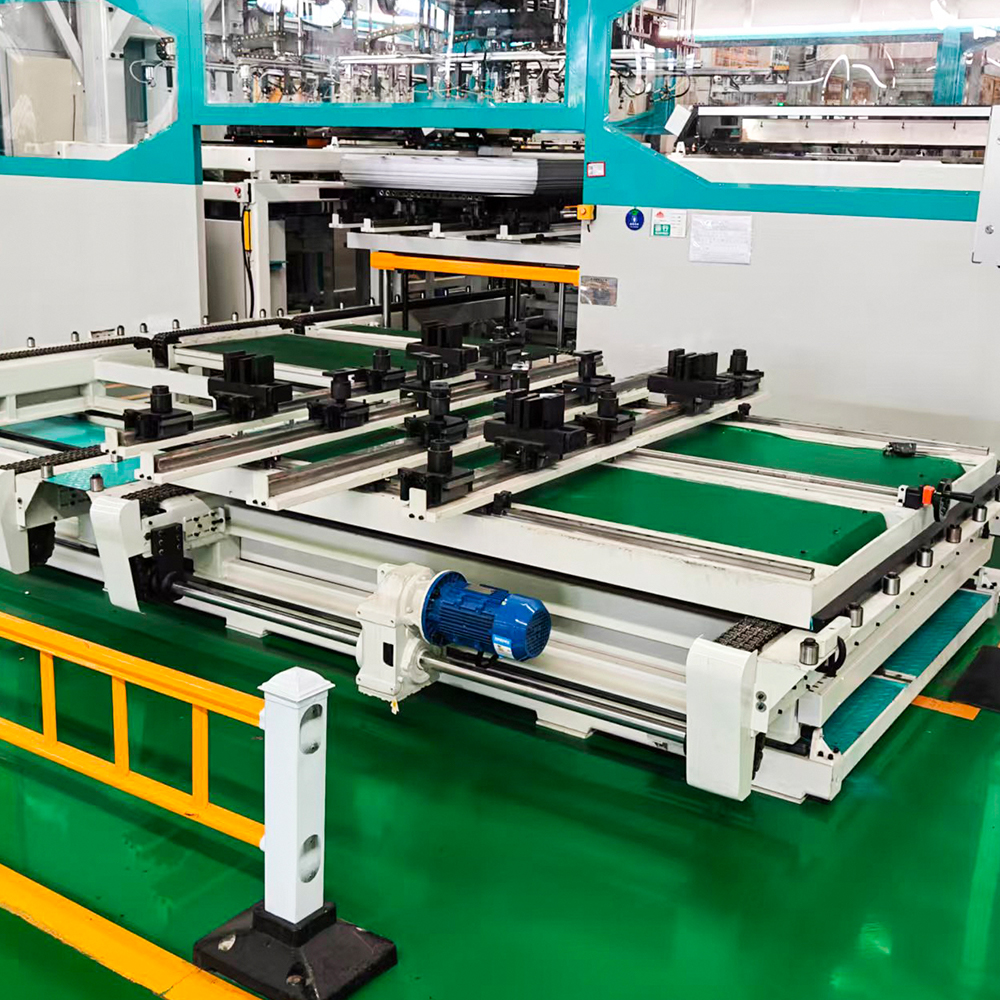

ZXD-440 Lini Produksi Penumpukan Inti Transformator In-line Otomatis

Apa Perbedaan Utama Antara Sistem Penumpukan In-Line (Seperti ZXD-440) dan Sistem Penumpukan Offline?

Dalam manufaktur inti transformator modern, pilihan antara konfigurasi penumpukan in-line dan offline secara mendasar mempengaruhi efisiensi produksi, penempatan tenaga kerja, konsistensi kualitas, dan pemanfaatan ruang lantai. Inti dari evolusi teknologi ini adalah zxd-440 lini produksi penumpukan inti transformator in-line otomatis , sebuah sistem yang dirancang untuk menghilangkan kemacetan tradisional dengan menyinkronkan pemotongan dan penumpukan. Artikel ini memberikan analisis komparatif yang cermat mengenai metodologi penumpukan in-line versus offline, yang memanfaatkan filosofi desain spesifik sistem zxd-440 dan kemampuan manufaktur Jiangsu Jingtianxia Electric Technology Co., Ltd. Kami memeriksa tiga subkategori berorientasi produk yang berbeda— modul penumpukan kontinu berkecepatan tinggi , unit penumpukan kontrol celah presisi , dan jalur penumpukan data cerdas yang terintegrasi —untuk mengilustrasikan bagaimana teknologi in-line mengubah perakitan inti.

1. Modul Penumpukan Berkelanjutan Berkecepatan Tinggi

Definisi dan positioning: Modul penumpukan kontinu berkecepatan tinggi mewakili cabang operasional inti zxd-440 lini produksi penumpukan inti transformator in-line otomatis . Modul-modul ini digabungkan secara langsung ke garis geser melintang, memungkinkan pemotongan dan penumpukan secara bersamaan tanpa penanganan perantara. Tidak seperti sistem offline, di mana potongan laminasi ditumpuk di atas palet, diangkut, dan kemudian dimasukkan secara manual ke stasiun penumpukan, modul ini melakukan penumpukan secara real-time saat strip keluar dari proses geser.

Fungsi inti dan fitur teknis: Modul ini beroperasi pada kecepatan yang sesuai dengan keluaran geser, dengan kepala pick-and-place yang digerakkan servo yang mengarahkan setiap laminasi sesuai dengan pola putaran langkah yang diprogram. Teknologi ini menghilangkan langkah-langkah tradisional yaitu pengangkatan setelah pemotongan dan penumpukan manual, sehingga mengurangi waktu siklus hingga lebih dari 40% pada konfigurasi lantai pabrik pada umumnya. Sensor internal memantau kerataan laminasi dan tinggi duri tepi, secara otomatis menolak potongan yang rusak sebelum ditumpuk.

Aplikasi umum: Modul ini ideal untuk inti transformator distribusi volume tinggi (hingga 2.000 kVA) di mana throughput merupakan kendala utama. Mesin ini unggul di pabrik yang menjalankan dua atau tiga shift, karena pengumpanan otomatisnya mengurangi kelelahan operator dan tingkat kesalahan.

Perbedaan dari penumpukan offline: Penumpukan offline memerlukan area pementasan khusus, pengoperasian derek manual, dan jig penumpukan terpisah. Setiap transfer menimbulkan kesalahan penyelarasan dan kerusakan tepi. Sebaliknya, zxd-440 lini produksi penumpukan inti transformator in-line otomatis mempertahankan aliran material yang terus menerus , mempertahankan orientasi tepat yang ditetapkan oleh geser dan menghilangkan langkah-langkah penyelarasan ulang.

Jiangsu Jingtianxia Electric Technology Co., Ltd. telah mengintegrasikan modul ini dengan perkakas perubahan cepat yang dipatenkan, sehingga memungkinkan satu modul sistem penumpukan in-line untuk menangani lebar inti dari 40 mm hingga 400 mm tanpa penyesuaian mekanis melebihi 5 menit. Fleksibilitas ini jarang dapat dicapai dalam pengaturan offline, yang sering kali memerlukan perlengkapan khusus per ukuran inti.

Spesifikasi Utama – Modul Kecepatan Tinggi

• Kecepatan penumpukan maksimum: hingga 120 laminasi per menit (tergantung ketebalan).
• Kisaran ketebalan laminasi: 0,18 mm – 0,35 mm (baja silikon).
• Akurasi tumpang tindih langkah: ±0,05 mm.
• Deteksi duri otomatis dengan gerbang penolakan waktu nyata.
• Konektivitas Ethernet/IP langsung untuk pemantauan jarak jauh.

2. Unit Penumpukan Kontrol Celah yang Presisi

Definisi dan positioning: Subkategori penting kedua dalam zxd-440 lini produksi penumpukan inti transformator in-line otomatis adalah unit kontrol celah presisi. Meskipun penumpukan offline bergantung pada keterampilan operator untuk menjaga keseragaman celah udara antar paket inti, unit ini mengotomatiskan pengukuran dan penyesuaian celah menggunakan sensor triangulasi laser dan aktuator servo loop tertutup.

Fungsi inti dan fitur teknis: Setiap siklus penumpukan mengukur kesenjangan aktual pada lima titik referensi di seluruh kaki inti. Unit kemudian memberikan kompensasi dengan penyesuaian mikro pada posisi laminasi berikutnya atau dengan memilih laminasi shim dari pengumpan khusus. Fitur ini secara langsung mengatasi kerugian transformator tanpa beban, karena kesenjangan yang tidak rata merupakan penyebab utama peningkatan arus magnetisasi. Sistem menyimpan histogram kesenjangan per batch inti, memungkinkan kontrol proses statistik.

Aplikasi umum: Unit ini sangat diperlukan untuk inti transformator daya (10 MVA ke atas) dan untuk transformator traksi khusus yang kerugiannya sangat besar. Ini juga digunakan pada inti dengan sambungan mitra yang memerlukan toleransi yang sangat ketat (±0,02 mm) yang tidak dapat dicapai secara konsisten oleh metode offline manual.

Perbedaan dari penumpukan offline: Penumpukan offline bergantung pada alat ukur dan penilaian operator, yang menimbulkan variabilitas antar shift dan operator. Selain itu, sistem offline tidak dapat menyesuaikan kesenjangan secara dinamis setelah inti dirakit; koreksi apa pun memerlukan pembongkaran sebagian. Itu pendekatan penumpukan in-line dengan platform zxd-440 memastikan hal itu data kesenjangan dilacak per laminasi , dan corrections are applied in real time, resulting in a more consistent magnetic circuit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. telah memvalidasi unit ini di lebih dari 200 instalasi, menunjukkan pengurangan rata-rata kehilangan inti sebesar 8–12% dibandingkan dengan penumpukan manual offline untuk kualitas baja yang sama. Tim R&D perusahaan (46 profesional teknis) mengembangkan algoritme pengendalian kesenjangan yang kini terintegrasi ke dalam standar jalur penumpukan in-line otomatis rangkaian perangkat lunak.

Perbandingan Fungsional – Metode Pengendalian Kesenjangan

3. Jalur Penumpukan Terintegrasi Data yang Cerdas

Definisi dan positioning: Pilar ketiga dari zxd-440 lini produksi penumpukan inti transformator in-line otomatis adalah lapisan integrasi data cerdas, yang mengubah jalur penumpukan dari mesin yang berdiri sendiri menjadi sebuah simpul dalam ekosistem manufaktur digital pabrik. Sebaliknya, penumpukan offline beroperasi sebagai stasiun kerja terisolasi dengan umpan balik digital minimal.

Fungsi inti dan fitur teknis: Sistem ini mengumpulkan data real-time dari sensor geser, servo penumpukan, unit kontrol celah, dan kamera inspeksi penglihatan. Ini mengumpulkan indikator kinerja utama (KPI) seperti efektivitas peralatan secara keseluruhan (OEE), hasil penumpukan, waktu rata-rata antar bantuan (MTBA), dan prediksi kerugian inti berdasarkan kesenjangan yang diukur. Sistem ini juga berinteraksi dengan sistem manajemen gudang untuk secara otomatis meminta kumparan baja berdasarkan tonase yang dikonsumsi.

Aplikasi umum: Lini cerdas ini diterapkan di pabrik pintar yang mengejar sertifikasi Industri 4.0, serta di fasilitas multiproduk yang frekuensi pergantiannya tinggi. Hal ini memungkinkan pemeliharaan prediktif dengan melacak arus motor servo dan pola getaran, memperingatkan operator sebelum terjadi waktu henti yang tidak direncanakan.

Perbedaan dari penumpukan offline: Sistem offline menghasilkan sedikit atau bahkan tidak menghasilkan data digital sama sekali; pemeriksaan kualitas sering kali dilakukan setelah penumpukan selesai, sehingga menyebabkan tertundanya deteksi masalah. Itu sistem cerdas sebaris , bagaimanapun, menyediakan kontrol kualitas loop tertutup —jika penyimpangan terdeteksi, saluran dapat dijeda dan dikoreksi secara otomatis, atau menandai inti untuk dikerjakan ulang sebelum meninggalkan stasiun. Kemampuan ini sangat berharga untuk aplikasi dengan keandalan tinggi seperti transformator kelautan dan unit peningkatan turbin angin.

Jiangsu Jingtianxia Electric Technology Co., Ltd. telah menanamkan kecerdasan ini ke dalam setiap perusahaan solusi penumpukan in-line zxd-440 dikirimkan sejak tahun 2024, memanfaatkan tim perangkat lunak internal untuk menyesuaikan dasbor untuk sistem perencanaan sumber daya perusahaan (ERP) setiap klien. Pendekatan terpadu perusahaan—mencakup inti transformator, peralatan penumpukan inti cerdas, mesin pemotong inti melintang, pergudangan cerdas, dan logistik otomatis —memastikan bahwa jalur penumpukan yang terintegrasi data berkomunikasi secara lancar dengan peralatan hulu dan hilir.

1. Pelacakan OEE waktu nyata – waktu henti, kehilangan kecepatan, dan penurunan kualitas ditampilkan di HMI.
2. Peringatan diagnostik prediktif – berdasarkan model termal dan getaran.
3. Manajemen resep – menyimpan hingga 1.000 desain inti dengan semua parameter penumpukan.
4. Pelaporan batch otomatis – Ekspor PDF/CSV untuk jejak audit berkualitas.
5. Kemampuan pembaruan firmware jarak jauh – memungkinkan perbaikan berkelanjutan tanpa kunjungan ke lokasi.

Perbandingan Tingkat Sistem: Penumpukan In-Line vs. Offline

Pertanyaan yang Sering Diajukan

Q1: Apa keuntungan operasional utama sistem penumpukan in-line zxd-440 dibandingkan metode offline?

Keuntungan utamanya adalah pemotongan dan penumpukan secara bersamaan , yang menghilangkan langkah-langkah tradisional pengangkatan setelah pencukuran dan penumpukan manual. Hal ini mengurangi waktu siklus hingga lebih dari 40%, meminimalkan kerusakan tepi akibat penanganan, dan memastikan bahwa setiap laminasi ditumpuk dengan orientasi yang tepat saat meninggalkan geser—sehingga menghasilkan kontrol celah yang lebih ketat dan kehilangan inti yang lebih rendah.

Q2: Apa perbedaan antara unit kontrol celah presisi zxd-440 dengan penyesuaian celah offline?

Zxd-440 menggunakan sensor triangulasi laser untuk mengukur celah pada lima titik per siklus dan segera menerapkan koreksi servo loop tertutup. Penyesuaian offline bergantung pada pengukur antena manual dan koreksi hanya setelah perakitan penuh, yang tidak dapat secara dinamis mengimbangi variasi selama penumpukan. Unit in-line mencapai toleransi ±0,02 mm dengan kemampuan penelusuran penuh.

Q3: Dapatkah zxd-440 menangani ukuran dan material inti yang berbeda tanpa pergantian yang lama?

Ya. Melalui perangkat lunak manajemen resep, zxd-440 lini produksi penumpukan inti transformator in-line otomatis menyimpan hingga 1.000 desain inti. Peralihan antara lebar (40–400 mm) dan ketebalan (0,18–0,35 mm) memerlukan waktu 2–5 menit, dibandingkan dengan 20–45 menit untuk sistem offline yang memerlukan penggantian jig fisik dan pelatihan ulang operator.

Q4: Peran apa yang dimainkan Jiangsu Jingtianxia Electric Technology Co., Ltd. dalam mendukung teknologi penumpukan in-line ini?

Jiangsu Jingtianxia Electric Technology Co., Ltd. menyediakan integrasi ujung ke ujung—dari garis susun sebaris dan mesin pemotong melintang hingga pergudangan dan logistik yang cerdas. Dengan lebih dari 46 spesialis teknis, perusahaan menawarkan dasbor perangkat lunak yang disesuaikan, kerangka pemeliharaan prediktif, dan dukungan lapangan global, memastikan bahwa setiap instalasi zxd-440 selaras dengan ekosistem produksi klien yang ada.
