Bagaimana Cara Kerja Sistem Penumpukan Inti?

Dalam manufaktur peralatan listrik modern, presisi dan efisiensi produksi transformator dan inti motor secara langsung menentukan kinerja, keandalan, dan efektivitas biaya produk akhir. Inti dari proses produksi ini terletak pada penumpukan inti & jalur perakitan , integrasi canggih antara penanganan mekanis, inspeksi optik, dan sistem kontrol otomatis. Artikel ini memberikan penjelasan teknis yang komprehensif tentang cara kerja sistem penumpukan inti, rincian prinsip intinya, modul peralatan utama, dan peran penting yang dimainkannya dalam industri manufaktur skala besar.

1. Prinsip Dasar Penumpukan Inti

A penumpukan inti & jalur perakitan sistem ini dirancang untuk mengubah lembaran tipis baja listrik—umumnya dikenal sebagai laminasi—menjadi inti laminasi yang padat dan akurat secara dimensi. Tantangan mendasarnya adalah setiap laminasi harus ditumpuk dalam urutan dan orientasi yang tepat untuk meminimalkan kerugian arus eddy dan memastikan keseragaman fluks magnet. Sistem biasanya dimulai dengan a penumpukan inti & jalur perakitan unit umpan yang menerima laminasi pra-potong atau celah dari mesin pemotong melintang. Laminasi ini kemudian dikirim ke stasiun penumpukan di mana lengan robot atau unit pick-and-place yang digerakkan servo menangani setiap lembar.

Siklus kerja sistem tipikal dapat dipecah menjadi empat fase berurutan: pemberian makan, deteksi orientasi, penumpukan, dan konsolidasi. Selama fase pengumpanan, laminasi diisolasi dan disejajarkan menggunakan pengumpan getaran atau ban berjalan. Pada fase deteksi orientasi, sensor optik atau kamera visi mesin mengidentifikasi sisi duri, posisi takik, dan cacat permukaan apa pun. Fase penumpukan melibatkan penempatan setiap laminasi secara tepat ke tumpukan yang terus bertambah, sering kali menggunakan penjepit vakum untuk menghindari goresan pada material. Terakhir, fase konsolidasi menggunakan pengelasan, interlocking, atau pengikatan perekat untuk mengamankan tumpukan menjadi satu unit yang kaku. Seluruh alur kerja ini diatur oleh pengontrol logika terprogram (PLC) yang menyinkronkan semua bagian yang bergerak dengan akurasi tingkat mikron.

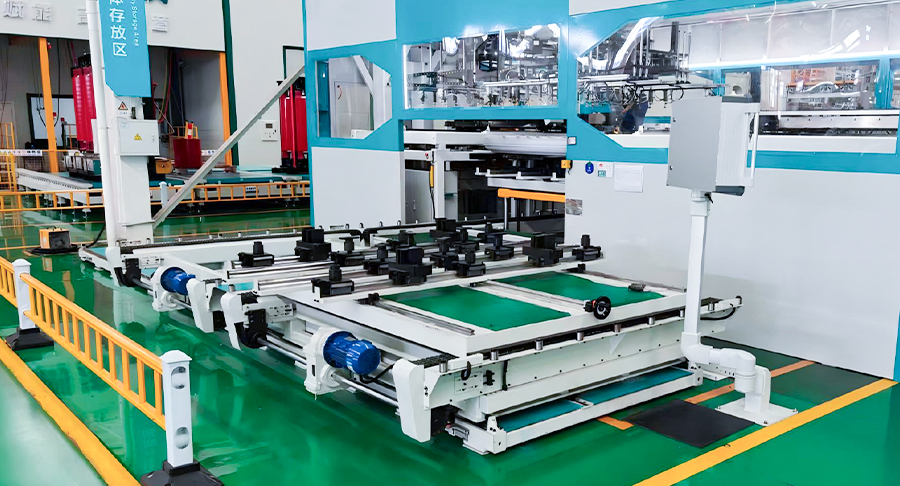

2. Modul Peralatan Inti dan Fungsinya

Untuk memahami cara kerja sistem penumpukan inti , penting untuk memeriksa modul utamanya. Setiap modul menyumbangkan fungsi tertentu, dan integrasinya yang mulus menentukan kinerja sistem secara keseluruhan. Di bawah ini adalah rincian empat modul utama yang ditemukan di modern penumpukan inti & jalur perakitan :

• Modul Pemberian Makan dan Singulasi: Unit ini menerima laminasi massal dari majalah atau ban berjalan. Ia menggunakan peniup udara dan pemisah mekanis untuk memastikan bahwa hanya satu laminasi pada satu waktu yang memasuki area penumpukan. Kecepatan pengumpanan berkecepatan tinggi dapat mencapai hingga 60 potong per menit, tergantung pada ketebalan dan ukuran laminasi.
• Modul Visi dan Inspeksi: Dilengkapi dengan kamera resolusi tinggi dan lampu latar, modul ini memeriksa setiap laminasi untuk mengetahui toleransi dimensi, tinggi duri, dan kerataan permukaan. Setiap laminasi yang gagal dalam pemeriksaan secara otomatis ditolak ke wadah terpisah, sehingga mencegah cacat menyebar ke inti akhir.
• Modul Penumpukan dan Pemosisian: Ini adalah inti dari sistem. Gantri yang digerakkan servo atau robot SCARA mengambil setiap laminasi yang diperiksa dan menempatkannya pada perlengkapan penumpukan. Perlengkapannya sering kali menyertakan pin pemandu yang cocok dengan lubang di laminasi, memastikan keselarasan rotasi. Untuk inti transformator dengan banyak kaki, sistem dapat menumpuk setiap kaki secara terpisah sebelum digabungkan.
• Modul Konsolidasi dan Ejeksi: Setelah tinggi tumpukan target (diukur dengan jumlah lapisan atau sensor ketinggian optik) tercapai, modul menerapkan salah satu dari tiga metode konsolidasi: pengelasan TIG di beberapa titik, penguncian mekanis menggunakan tanda pelubang, atau pengawetan perekat dengan ikatan UV atau termal. Inti yang sudah jadi kemudian dikeluarkan ke konveyor keluar untuk diproses atau dikemas lebih lanjut.

Koordinasi antara modul-modul ini sangat penting. Misalnya, jika modul visi mendeteksi laminasi yang tidak sejajar, modul penumpukan harus menyesuaikan lintasan penempatannya secara real time. Produsen terkemuka seperti Jiangsu Jingtianxia Electric Technology Co., Ltd. telah mengembangkan algoritme perangkat lunak berpemilik yang memungkinkan kontrol adaptif tersebut, menjadikannya penumpukan inti & jalur perakitan sangat kuat untuk lingkungan produksi dengan campuran tinggi dan volume rendah.

3. Klasifikasi Sistem Penumpukan Inti

Berdasarkan konfigurasi dan aplikasinya, penumpukan inti & jalur perakitan dapat dibagi menjadi tiga kategori besar. Setiap kategori melayani kebutuhan produksi yang berbeda, mulai dari produksi massal berkecepatan tinggi hingga pembuatan prototipe yang fleksibel. Subbagian berikut memberikan analisis mendalam untuk setiap jenis.

3.1 Sistem Penumpukan Terintegrasi In-Line

Sistem terintegrasi in-line terhubung langsung ke jalur pemotongan hulu atau jalur pemotongan melintang. Segera setelah laminasi dipotong, laminasi segera dimasukkan ke dalam unit penumpukan tanpa penyimpanan perantara. Desain ini meminimalkan penanganan material dan mengurangi risiko kerusakan tepi. Ciri khas sistem in-line adalah kecepatan sinkronisasinya—sistem ini beroperasi pada kecepatan siklus yang sama dengan mesin pemotong, biasanya antara 40 dan 80 pukulan per menit. Karakteristik teknisnya mencakup penumpukan dua kepala untuk penempatan dua laminasi secara bersamaan, pemantauan ketebalan waktu nyata menggunakan sensor laser, dan pergantian perkakas otomatis untuk lebar inti yang berbeda.

Aplikasi umum untuk sistem in-line adalah produksi inti trafo distribusi dan stator motor kendaraan listrik dalam skala besar, yang mengutamakan kualitas konsisten dan throughput tinggi. Keuntungan utama dibandingkan sistem offline adalah penghapusan penyimpanan buffer, yang menghemat ruang lantai dan mengurangi inventaris barang dalam proses. Selain itu, sistem in-line dapat mendeteksi cacat pemotongan dengan segera, sehingga memungkinkan umpan balik instan ke unit pemotongan. Jiangsu Jingtianxia Electric Technology Co., Ltd. menawarkan solusi in-line yang menggabungkan antarmuka pergudangan bengkel yang cerdas, memungkinkan pertukaran data yang lancar dengan sistem perencanaan sumber daya perusahaan (ERP). Integrasi ini memastikan bahwa setiap batch inti dapat ditelusuri mulai dari bahan mentah hingga barang jadi.

3.2 Sistem Penumpukan Mandiri Offline

Sistem mandiri offline beroperasi secara independen dari proses pemotongan. Laminasi pertama-tama dipotong, ditumpuk ke dalam majalah, dan kemudian diangkut ke stasiun penumpukan. Pemisahan ini memungkinkan perencana produksi menjalankan jalur pemotongan dengan efisiensi maksimum sementara jalur penumpukan menangani jenis inti yang berbeda secara paralel. Pendekatan offline sangat cocok untuk lingkungan job-shop di mana ukuran pesanan kecil namun bervariasi secara signifikan dalam geometri inti. Komponen penting dari sistem offline adalah pengubah majalah otomatis, yang dapat menampung hingga 12 jenis laminasi berbeda dan beralih di antara keduanya dalam hitungan menit.

Secara teknologi, sistem offline sering kali menggunakan sistem penglihatan yang lebih canggih karena laminasi mungkin telah disimpan selama berjam-jam atau berhari-hari, mengumpulkan debu atau sedikit oksidasi. Oleh karena itu, modul visi dalam sistem offline mencakup sikat pembersih tambahan dan penghilang statis. Metode konsolidasi mirip dengan sistem in-line, namun sistem offline sering menggunakan ikatan perekat daripada pengelasan karena perekat memungkinkan distribusi tegangan yang lebih baik pada inti dengan geometri putaran langkah yang kompleks. Bagi produsen yang ingin melakukan upgrade dari penumpukan manual, sistem mandiri offline menawarkan investasi awal yang lebih rendah dan integrasi yang lebih mudah dengan peralatan penanganan material yang ada. Jiangsu Jingtianxia Electric Technology Co., Ltd. menyediakan platform offline modular yang dapat dikonfigurasi dengan operasi single-stack atau dual-stack, memberikan pelanggan fleksibilitas untuk meningkatkan skala produksi seiring meningkatnya permintaan.

3.3 Sistem Penumpukan Menara Putar

Sistem menara putar mewakili kemajuan terbaru dalam penumpukan inti & jalur perakitan teknologi. Alih-alih menggunakan perlengkapan penumpukan stasioner tunggal, sistem ini menggunakan menara berputar yang menampung beberapa palet susun. Saat satu palet diisi dengan laminasi, palet lainnya mengalami konsolidasi dan ejeksi, dan palet ketiga sedang dipersiapkan untuk batch berikutnya. Pemrosesan paralel ini secara signifikan mengurangi waktu idle dan meningkatkan throughput keseluruhan hingga 40% dibandingkan dengan desain stasiun tunggal.

Mekanisme turret digerakkan oleh motor torsi penggerak langsung yang menghasilkan putaran yang sangat halus dan posisi sudut yang presisi. Setiap palet dilengkapi dengan pin pemandu dan mekanisme penjepitnya sendiri, yang memungkinkan sistem untuk beralih di antara ukuran inti yang berbeda tanpa intervensi manual. Sistem menara putar ideal untuk produksi inti standar bervolume tinggi, seperti yang digunakan pada transformator distribusi kecil dan induktor. Bentuknya yang ringkas juga menjadikannya menarik bagi pabrik dengan luas lantai terbatas. Jiangsu Jingtianxia Electric Technology Co., Ltd. telah berhasil menerapkan sistem menara putar di beberapa lokasi pelanggan, mencapai tingkat kerusakan di bawah 0,2% dan efektivitas peralatan keseluruhan (OEE) melebihi 85%.

Untuk meringkas langkah-langkah operasional di ketiga jenis sistem, daftar urutan berikut menguraikan prosedur umum untuk siklus penumpukan pada umumnya:

1. Pemuatan bahan: Laminasi dimasukkan ke dalam majalah pengumpan atau langsung diumpankan dari garis pemotongan.
2. Singulasi dan orientasi: Setiap laminasi dipisahkan, disejajarkan, dan sisi durinya dideteksi melalui penglihatan.
3. Penempatan: Robot atau gantry mengambil laminasi dan menempatkannya ke palet penumpukan dengan akurasi tingkat mikron.
4. Penghitungan lapisan dan verifikasi ketinggian: Sistem menghitung setiap lapisan dan memeriksa pertumbuhan tinggi tumpukan terhadap target.
5. Konsolidasi: Setelah target tercapai, sistem akan mengelas, mengunci, atau mengikat tumpukan menjadi inti yang kokoh.
6. Ejeksi dan pengangkutan: Inti yang sudah jadi dikeluarkan ke konveyor untuk pemrosesan atau pengemasan hilir.

4. Integrasi dengan Smart Manufacturing

Modern penumpukan inti & jalur perakitan bukan lagi mesin yang terisolasi; mereka merupakan simpul integral dalam ekosistem pabrik pintar yang lebih luas. Melalui Industrial Internet of Things (IIoT), sistem ini terus mengirimkan data tentang waktu siklus, tingkat kerusakan, dan keausan bahan habis pakai ke sistem eksekusi manufaktur pusat (MES). Pendekatan berbasis data ini memungkinkan pemeliharaan prediktif, mengurangi waktu henti yang tidak direncanakan sebanyak 30%. Misalnya, Jiangsu Jingtianxia Electric Technology Co., Ltd. telah menggabungkan sistem pergudangan bengkel cerdas dan jalur produksi logistik otomatis yang berinteraksi langsung dengan peralatan penumpukannya, menciptakan aliran material yang sepenuhnya otomatis dari kumparan baja mentah hingga inti transformator jadi.

Selain itu, sistem canggih kini menyertakan algoritme pembelajaran mandiri yang menyesuaikan parameter penumpukan berdasarkan performa historis. Jika batch laminasi tertentu menunjukkan variasi duri yang lebih tinggi, sistem dapat secara otomatis mengurangi kecepatan penempatan untuk menjaga akurasi. Tingkat kemampuan beradaptasi ini sangat berharga di wilayah dengan kualitas bahan baku yang bervariasi. Dengan menggabungkan mekanika presisi dengan perangkat lunak cerdas, Jiangsu Jingtianxia Electric Technology Co., Ltd. terus mendorong batas-batas apa penumpukan inti & jalur perakitan dapat dicapai, memberikan solusi pendukung terpadu yang mencakup segala hal mulai dari pemotongan inti melintang hingga perakitan akhir.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan utama antara sistem penumpukan in-line dan offline?

Sistem in-line terhubung langsung ke jalur pemotongan dan beroperasi pada kecepatan yang sama, sehingga ideal untuk produksi berkelanjutan bervolume tinggi. Sistem offline beroperasi secara independen, sehingga memberikan fleksibilitas yang lebih besar dalam menangani berbagai ukuran dan geometri inti, yang sesuai dengan lingkungan kerja atau lingkungan dengan volume rendah dan campuran tinggi.

Q2: Bagaimana sistem menara putar meningkatkan produktivitas dibandingkan dengan sistem stasiun tunggal?

Sistem menara putar menggunakan beberapa palet pada mekanisme berputar. Saat satu palet sedang diisi, palet lainnya sedang menjalani konsolidasi dan palet ketiga sedang dikeluarkan atau disiapkan. Alur kerja paralel ini menghilangkan waktu tunggu antar siklus, meningkatkan keseluruhan throughput hingga 40% tanpa mengorbankan akurasi penumpukan.

Q3: Metode konsolidasi apa yang biasa digunakan di jalur penumpukan & perakitan inti, dan mana yang terbaik?

Tiga metode utama adalah pengelasan TIG, interlocking mekanis, dan ikatan perekat. Pengelasan menawarkan kekuatan mekanik yang tinggi, interlocking paling cepat dan tidak memerlukan bahan habis pakai, dan ikatan perekat memberikan kinerja magnetis yang lebih baik dengan mengurangi tekanan internal. Pilihan terbaik bergantung pada aplikasi inti—pengelasan untuk transformator daya besar, interlocking untuk motor yang diproduksi secara massal, dan perekat untuk desain efisiensi tinggi dengan sambungan step-lap.

Q4: Bagaimana Jiangsu Jingtianxia Electric Technology Co., Ltd. memastikan kontrol kualitas di seluruh sistem penumpukannya?

Jiangsu Jingtianxia mengintegrasikan inspeksi penglihatan multi-tahap, pemantauan ketebalan waktu nyata, dan penolakan otomatis terhadap laminasi yang rusak. Sistem mereka juga memasukkan data produksi ke dalam platform MES, memungkinkan ketertelusuran penuh dan kontrol proses statistik. Dengan lebih dari 46 talenta teknis profesional, perusahaan mempertahankan protokol pengujian yang ketat untuk setiap sistem sebelum pengiriman, memastikan kinerja yang konsisten di fasilitas pelanggan.

Q5: Dapatkah sistem penumpukan inti menangani material laminasi yang berbeda, seperti baja amorf atau baja silikon?

Ya, sistem modern dirancang dengan tekanan gripper yang dapat disesuaikan, kecepatan pengumpanan yang bervariasi, dan algoritma penglihatan yang dapat disesuaikan untuk mengakomodasi berbagai macam material. Baja amorf, yang lebih tipis dan rapuh, memerlukan penanganan yang lebih hati-hati dan sering kali mendapat manfaat dari ikatan perekat daripada pengelasan. Jiangsu Jingtianxia menawarkan konfigurasi yang disesuaikan agar sesuai dengan karakteristik material tertentu.

Q6: Berapa laba atas investasi (ROI) yang umum untuk mengotomatiskan proses penumpukan inti manual?

Meskipun ROI pastinya bervariasi berdasarkan volume produksi, sebagian besar produsen melihat pengembaliannya dalam waktu 18 hingga 24 bulan. Otomatisasi mengurangi biaya tenaga kerja, menghilangkan kesalahan manusia, meningkatkan hasil, dan meningkatkan hasil material. Selain itu, sistem otomatis memungkinkan pengoperasian 24/7, yang selanjutnya mempercepat ROI untuk lini produk dengan permintaan tinggi.
