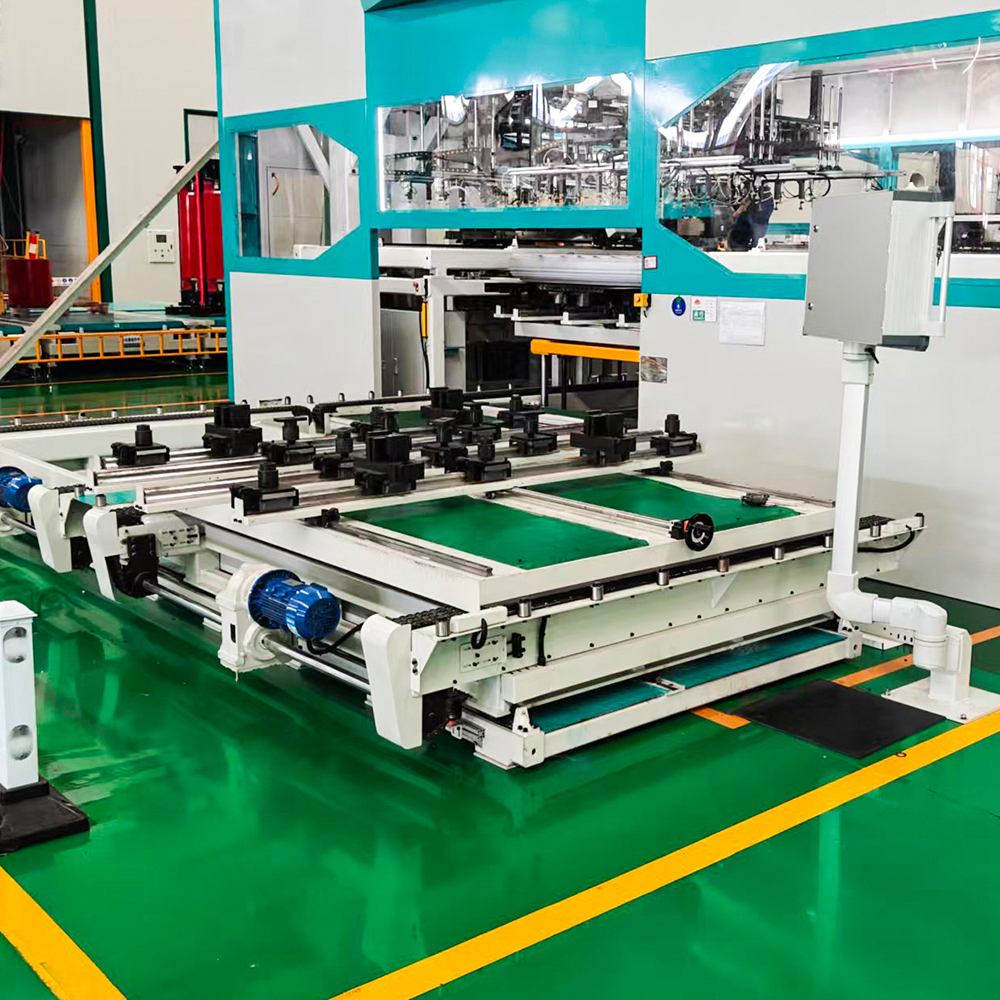

LXD-260-2 Jalur Penumpukan Inti Transformator Offline

Bagaimana cara kerja Jalur Penumpukan Inti Transformator Offline LXD-260-2?

Selama beberapa dekade, manufaktur inti transformator masih menjadi salah satu garda terdepan di mana intervensi manual masih terus dilakukan. Sementara industri-industri yang berdekatan menerapkan otomatisasi robot dan sinkronisasi aliran produksi, penumpukan inti—proses rumit dalam merakit ribuan laminasi baja silikon ke dalam sirkuit magnetik yang presisi—terus bergantung pada operator terampil yang mengurutkan, mengarahkan, dan melapisi lembaran secara manual. Pendekatan lama ini menyebabkan keausan lembaran yang bervariasi, deformasi penanganan, celah udara yang tidak konsisten, dan pada akhirnya meningkatkan kehilangan inti dan kebisingan akustik. Untuk mematahkan paradigma ini secara mendasar, Jiangsu Jingtianxia Electric Technology Co., Ltd. merekayasa itu Garis susun inti transformator offline LXD-260-2 —sistem otomatis tipe kolom yang mendefinisikan ulang presisi, kemampuan pengulangan, dan throughput dalam perakitan inti offline.

Pada intinya, Garis susun inti transformator offline LXD-260-2 beroperasi sebagai platform penumpukan yang sepenuhnya otomatis dan bebas sampah material. Ia menerima lembaran baja silikon yang tidak dilubangi langsung dari garis geser melintang, menumpuknya dalam urutan pemotongan dan laminasi yang tepat ke dalam kolom vertikal, dan mengangkut kolom-kolom ini ke mekanisme penumpukan khusus. Rakitan bergerak dengan mangkuk pengisap vakum kemudian mengambil setiap laminasi, menempatkannya pada jalur yang presisi, dan akhirnya menumpuknya sesuai dengan persyaratan lapis demi lapis gambar inti—semuanya tanpa penanganan manusia terhadap masing-masing lembaran. Alur kerja ini menghilangkan tiga mode kegagalan utama penumpukan manual: abrasi permukaan, ketidaksejajaran, dan tekanan penumpukan yang tidak konsisten.

Sebelum mendalami subsistem teknis, perlu diperhatikan hal ini Jiangsu Jingtianxia Electric Technology Co., Ltd. menghadirkan lebih dari 46 spesialis teknis internal dan sistem produksi yang matang ke domain ini. Portofolio perusahaan—yang mencakup inti transformator, peralatan penumpukan cerdas, mesin pemotong melintang, dan logistik otomatis—menyediakan ekosistem di mana Garis susun inti transformator offline LXD-260-2 tumbuh subur. Ini bukan mesin yang berdiri sendiri namun sebuah node dalam infrastruktur bengkel yang sepenuhnya digital, memungkinkan pelacakan real-time dan kontrol proses adaptif.

1. Modul Pengumpanan dan Pengurutan Material Tipe Kolom

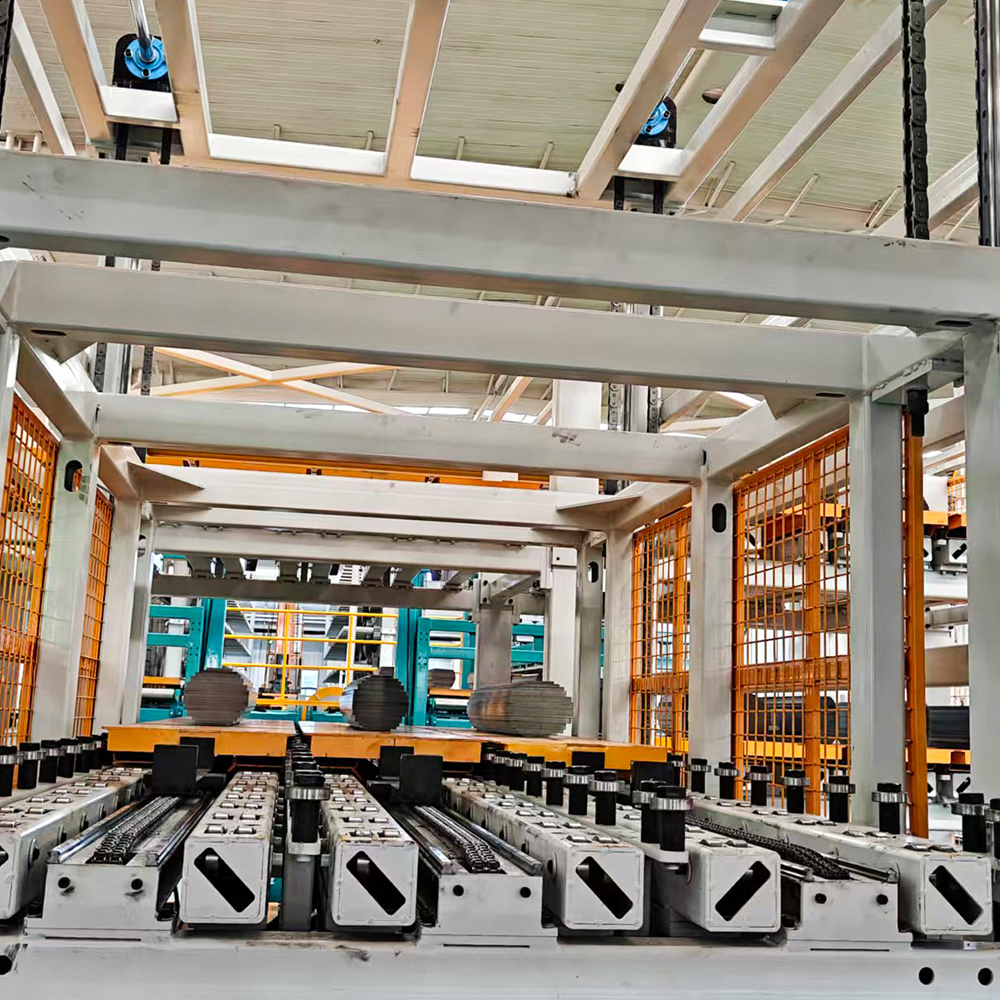

Definisi dan positioning: Modul ini berfungsi sebagai titik masuk Garis susun inti transformator offline LXD-260-2 . Berbeda dengan sistem konvensional yang mengandalkan wadah material atau kaset dengan tumpukan yang telah disortir sebelumnya, peralatan ini menggunakan mekanisme tipe kolom yang secara langsung berinteraksi dengan keluaran garis geser melintang. Lembaran yang tidak dilubangi secara otomatis diangkut dan dipasang ke dalam kolom vertikal, sehingga menjaga urutan pemotongan yang tepat—sebuah persyaratan penting untuk desain step-lap.

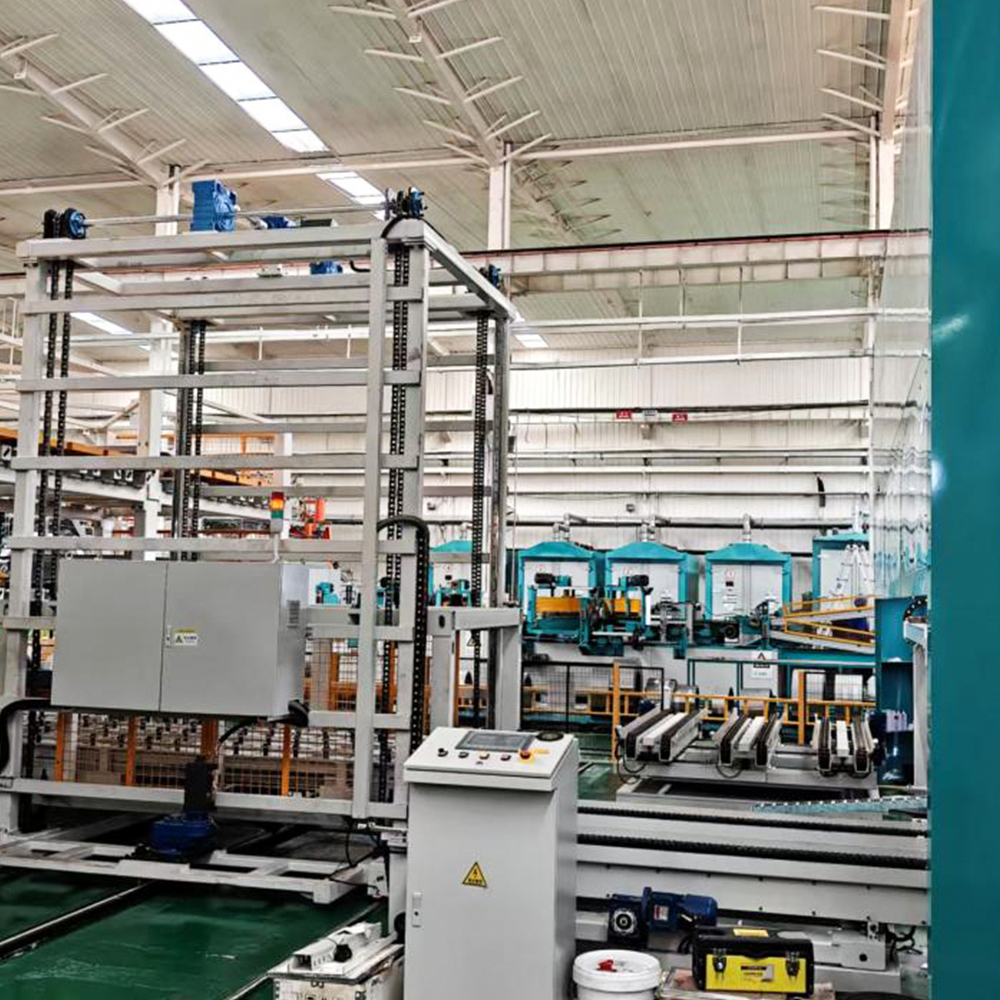

Karakteristik fungsional inti: Pengumpan kolom dilengkapi elevator berpenggerak servo yang mempertahankan tinggi pengambilan lembaran secara konstan, sebagai kompensasi pengurangan tinggi kolom seiring penggunaan lembaran. Cangkir penghisap vakum dengan ujung yang bersentuhan lembut mencegah tepian pecah dan goresan permukaan. Jalur pemosisian khusus, dilengkapi dengan sensor yang dipandu tepi, memastikan bahwa setiap lembar dikuadratkan ke tepi referensi sebelum ditransfer. Sistem ini menangani ketebalan lembaran mulai dari 0,18 mm hingga 0,35 mm dan lebar hingga 260 mm (karenanya disebut “260”), dengan akurasi penumpukan ±0,1 mm per lapisan.

Skenario aplikasi umum: Modul ini sangat bermanfaat dalam lingkungan produksi dengan campuran tinggi dan volume rendah di mana desain inti sering berubah. Karena sistem membaca resep tumpukan langsung dari sistem eksekusi manufaktur (MES), sistem dapat beralih antara inti E, inti U, dan bahkan inti tiga fase asimetris tanpa perubahan fisik—hanya parameter perangkat lunak yang menyesuaikan.

Keunggulan yang dibedakan: Dibandingkan dengan penumpuk yang diisi majalah, pendekatan tipe kolom menghilangkan kebutuhan akan pra-penumpukan dan pemindahan manual antara pemotongan dan penumpukan, sehingga mengurangi penyimpanan perantara dan kerusakan akibat penanganan terkait. Ini juga mendukung pengoperasian berkelanjutan untuk perpindahan gigi yang diperpanjang, karena garis geser melintang dapat mengumpankan material secara real-time.

Integrasi kemampuan perusahaan: Jiangsu Jingtianxia Electric Technology Co., Ltd. telah mengintegrasikan perangkat lunak pemantauan real-time miliknya ke dalam modul ini, memungkinkan operator memvisualisasikan konsumsi lembaran, tingkat penolakan, dan penyelarasan pengumpan melalui dasbor pusat.

• Spesifikasi utama: Lebar lembaran 80–260mm, tebal 0,18–0,35mm, kecepatan penumpukan hingga 120 lembar/menit.
• Sensor bawaan: Detektor tepi fotolistrik ganda dan transduser tekanan vakum untuk deteksi kesalahan.
• Kompatibilitas bahan: Baja silikon berorientasi butiran (grade M‑4 hingga M‑6) dan paduan amorf dengan permeabilitas tinggi.

2. Stasiun Penentuan Posisi dan Penyelarasan yang Presisi

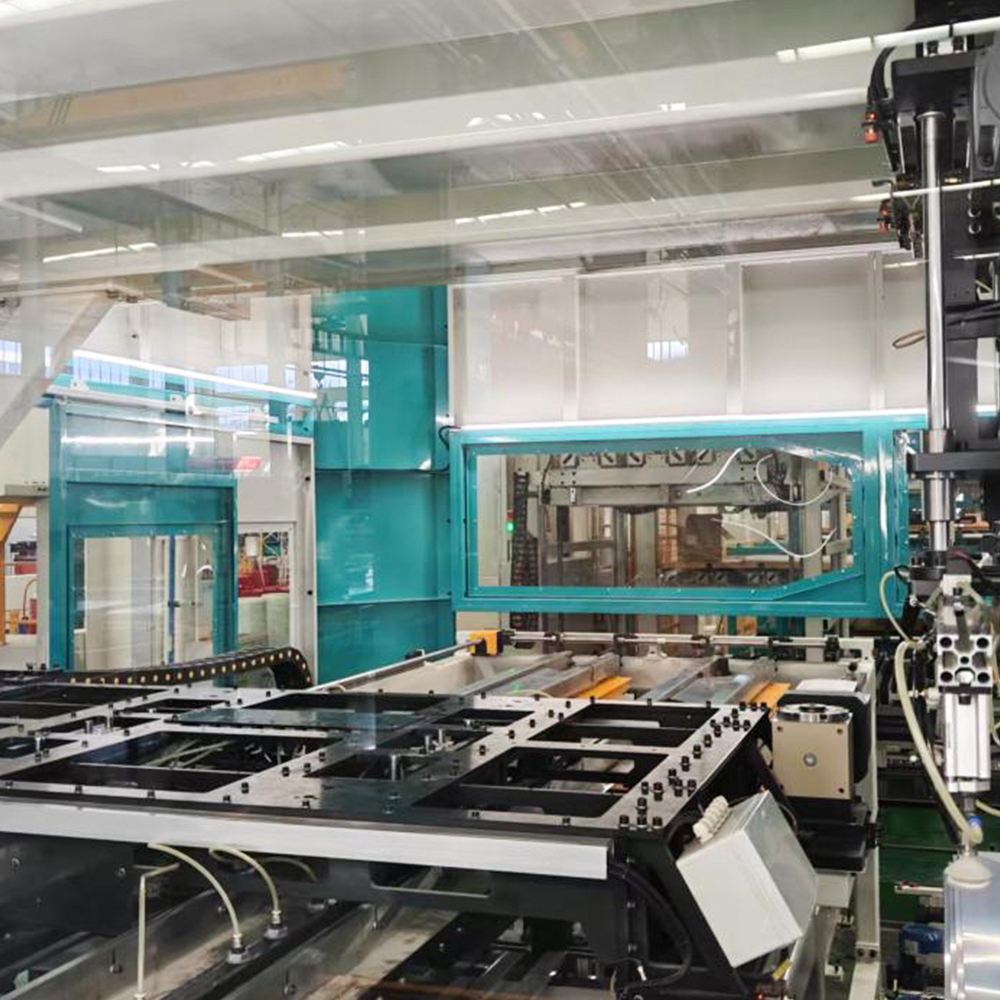

Definisi dan positioning: Setelah lembaran diambil dari kolom, lembaran tersebut diangkut ke stasiun penentuan posisi khusus—subsistem penting kedua dari kolom tersebut Garis susun inti transformator offline LXD-260-2 . Stasiun ini bertanggung jawab untuk mengoreksi setiap penyimpangan sudut atau translasi kecil yang terjadi selama transfer vakum, memastikan bahwa setiap laminasi sejajar sempurna dengan tumpukan inti yang sedang berkembang.

Karakteristik fungsional inti: Stasiun ini menggunakan strategi penyelarasan dua tahap. Pertama, satu set penahan mekanis bermuatan pegas dengan lembut mendorong lembaran ke sudut referensi tetap. Kedua, sistem bantuan penglihatan menangkap kontur lembaran dan membandingkannya dengan model CAD nominal; jika perbedaan melebihi 0,05 mm, sistem akan memicu penolakan otomatis sebelum lembaran mencapai kepala penumpukan. Umpan balik loop tertutup ini sangat penting untuk mempertahankan pola putaran langkah, yang secara langsung memengaruhi sifat magnetik inti dan kehilangan tanpa beban.

Skenario aplikasi umum: Subsistem ini sangat diperlukan untuk inti transformator daya besar (≥ 100MVA) yang bahkan ketidaksejajaran tingkat mikron dapat menyebabkan pembentukan hotspot dan peningkatan getaran. Hal ini juga sama berharganya untuk trafo distribusi, dimana kontrol kesenjangan yang konsisten mengurangi kebisingan yang terdengar untuk memenuhi standar lingkungan perkotaan yang ketat.

Keunggulan yang dibedakan: Meskipun banyak penumpuk offline yang bersaing hanya mengandalkan pra-penyelarasan mekanis, LXD‑260‑2 menggabungkan vision loop yang secara aktif mengoreksi variasi shear burr dan kelengkungan lembaran—dua cacat umum yang tidak dapat dikompensasi oleh penanganan manual. Hal ini menghasilkan inti yang lebih persegi dengan sambungan step‑lap yang lebih rapat, sehingga secara langsung mengurangi arus eksitasi.

Integrasi kemampuan perusahaan: Algoritme visi dikembangkan sendiri oleh tim R&D di Jiangsu Jingtianxia Electric Technology Co., Ltd. , memanfaatkan database ekstensif mengenai cacat laminasi yang dikumpulkan dari instalasi lapangan di Asia dan Eropa.

3. Mekanisme Penumpukan Pergerakan dengan Vacuum End‑Effector

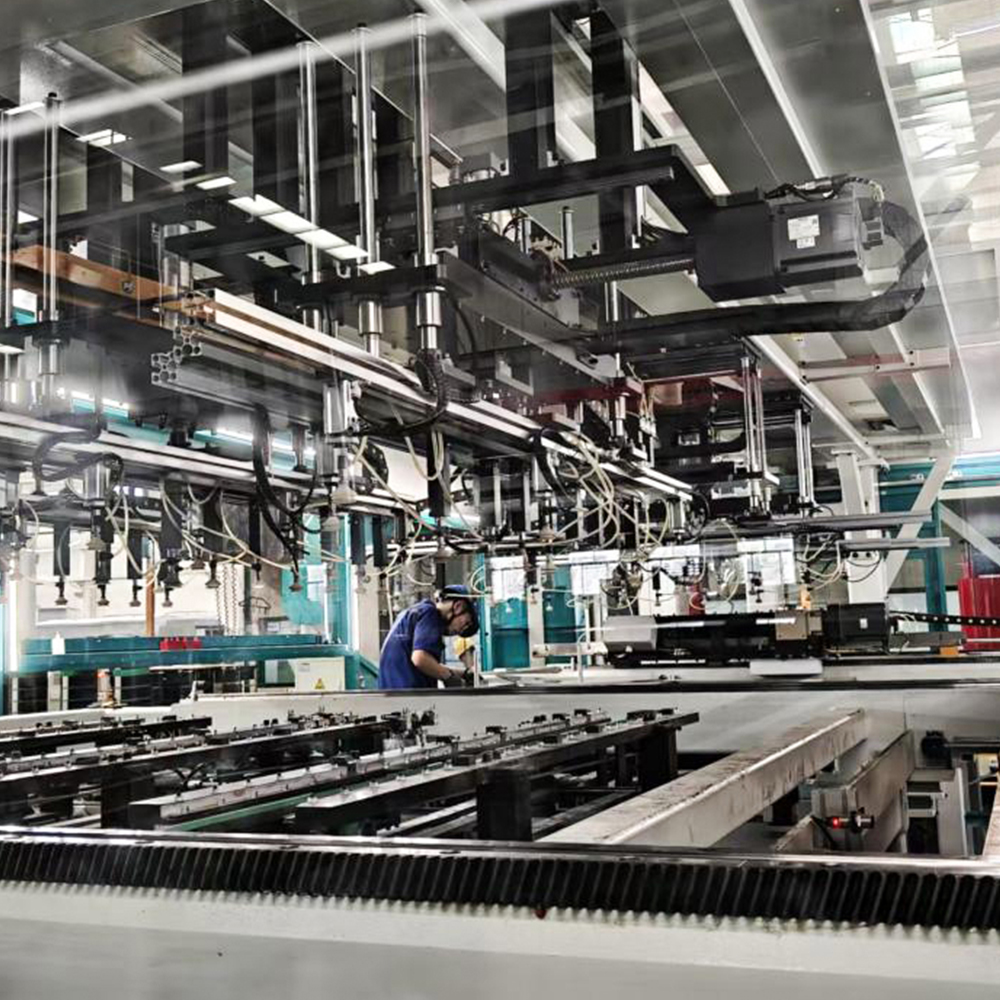

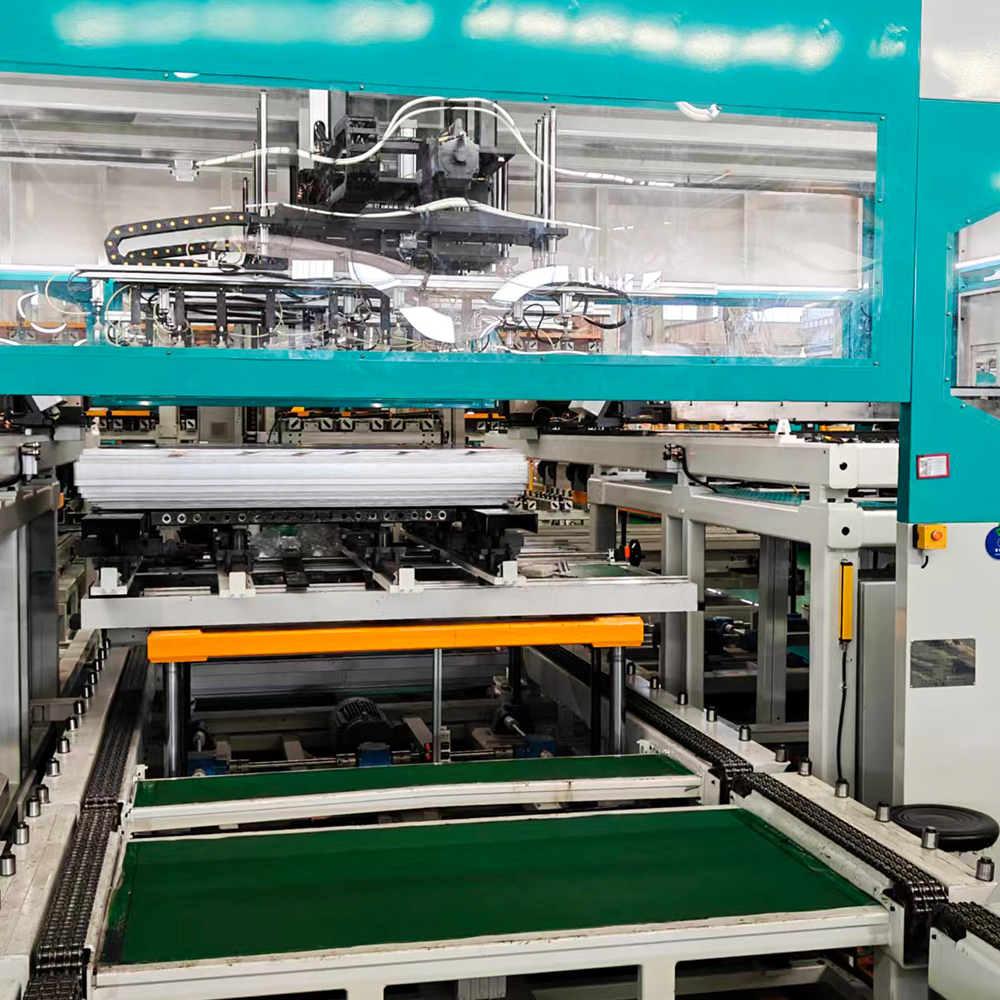

Definisi dan positioning: Ini adalah modul terakhir dan paling terlihat Garis susun inti transformator offline LXD-260-2 . Ini terdiri dari kereta bergerak bergaya gantry yang dilengkapi dengan kepala pengisap vakum multi-zona yang mengambil lembaran yang sejajar dari stasiun pemosisian dan menempatkannya ke tumpukan inti yang sedang tumbuh, mengikuti urutan lapisan yang ditentukan oleh gambar inti (misalnya, pola kuk dan kaki bergantian untuk inti tiga fase).

Karakteristik fungsional inti: Kepala penumpukan menggabungkan zona vakum independen yang dapat diaktifkan secara selektif untuk menangani geometri laminasi yang berbeda—kaki tengah, kaki luar, dan kuk—tanpa mengganti perkakas. Sensor jarak laser secara terus-menerus mengukur tinggi tumpukan saat ini dan menyesuaikan pendekatan sumbu Z untuk menjaga jarak konstan antara mangkuk pengisap dan lembaran atas, sehingga mencegah kerusakan akibat benturan. Sistem penginderaan gaya terintegrasi memastikan bahwa tekanan penempatan tetap berada dalam kisaran 5–10N per lembar, menghindari tegangan sisa yang akan menurunkan struktur domain magnetik inti.

Skenario aplikasi umum: Modul ini ideal untuk memproduksi inti transformator bertumpuk dengan panjang hingga 6m dan lebar 3m, yang mencakup transformator tipe terendam oli dan tipe kering. Ini juga digunakan untuk inti reaktor yang memerlukan celah udara variabel—sistem dapat menyisipkan spacer non-magnetik secara otomatis di antara lapisan tertentu.

Keunggulan yang dibedakan: Berbeda dengan penumpuk berbasis lengan robot yang sering kesulitan menghadapi lembaran kuk yang berat, LXD‑260‑2 menggunakan gantri kaku dengan motor linier ganda, memberikan kekakuan yang lebih tinggi dan akselerasi yang lebih cepat. Hal ini berarti waktu siklus yang lebih singkat untuk lembaran besar (≈ 4 detik per lapisan) dengan tetap mempertahankan kemampuan pengulangan penempatan sub‑milimeter. Selain itu, sifat offline dari sistem ini memungkinkan kepala penumpukan untuk beroperasi secara asinkron dari jalur pemotongan, memisahkan kecepatan produksi dan memungkinkan manajemen buffer.

Integrasi kemampuan perusahaan: Jiangsu Jingtianxia Electric Technology Co., Ltd. melengkapi modul ini dengan fitur pemeliharaan prediktif—sistem mencatat data arus motor, tekanan vakum, dan gaya penempatan, yang dianalisis untuk memperkirakan keausan pada cangkir hisap dan bantalan rel pemandu, sehingga meminimalkan waktu henti yang tidak direncanakan.

1. Urutan penumpukan langkah demi langkah: Pengunduhan resep → pengumpanan kolom → pengambilan satu lembar → pemosisian tepi → pemeriksaan penglihatan → transfer vakum → soft landing sumbu Z → verifikasi tekanan → lapisan berikutnya.
2. Kontrol lapisan adaptif: Sistem secara otomatis menyesuaikan variasi ketebalan lembaran dengan menghitung ulang tinggi tumpukan setiap 50 lapisan.

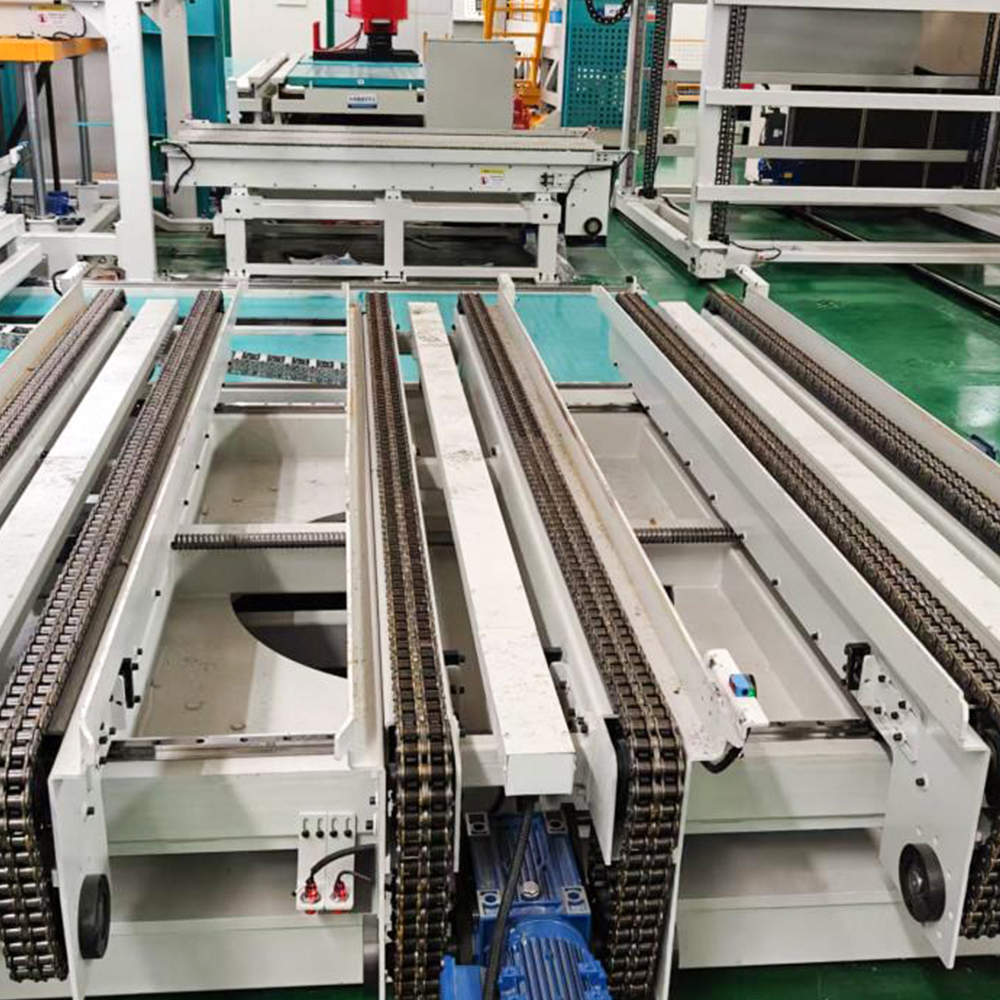

3. Sinyal akhir tumpukan: Setelah inti mencapai jumlah lapisan yang ditargetkan, sistem akan memicu konveyor untuk memindahkan tumpukan yang telah selesai ke stasiun pengikat.

4. Sistem Pengendalian dan Pengelolaan Data Terintegrasi

Sementara tiga modul mekanis menjalankan penumpukan fisik, kecerdasannya Garis susun inti transformator offline LXD-260-2 berada di PLC berbasis Siemens dan perangkat lunak HMI miliknya. Lapisan kontrol ini mengelola penyimpanan resep (hingga 1.000 desain inti), melacak asal setiap lembar dari garis geser, dan menghasilkan log produksi terperinci untuk ketertelusuran kualitas. Ini juga berinteraksi dengan sistem ERP pelanggan untuk penjadwalan produksi dan manajemen inventaris.

Integrasi digital ini merupakan pembeda utama: sistem dapat secara otomatis mengurutkan ulang lapisan jika lembaran yang rusak ditolak, memastikan bahwa inti akhir selalu memenuhi jumlah laminasi dan pola putaran langkah yang diperlukan. Diagnostik jarak jauh diaktifkan melalui gateway aman, memungkinkan Jiangsu Jingtianxia Electric Technology Co., Ltd. teknisi pendukung untuk membantu pemecahan masalah tanpa kunjungan langsung—sebuah fitur yang sangat dihargai oleh klien luar negeri.
