Apa tujuan dari inti transformator?

Inti dari setiap sistem tenaga listrik terdapat komponen yang tampaknya sederhana namun sangat penting: sirkuit magnetik yang menyalurkan dan membatasi fluks elektromagnetik. Ketika para insinyur dan spesialis pengadaan bertanya “apa tujuan dari inti transformator?” , jawabannya jauh melampaui fisika dasar. Itu inti transformator berfungsi sebagai sistem saraf pusat konversi tegangan, memungkinkan transfer energi yang efisien dari belitan primer ke sekunder sambil meminimalkan kerugian parasit. Tanpa jalur magnet yang dirancang dengan baik, jaringan arus bolak-balik modern akan mengalami inefisiensi yang sangat besar, pemanasan yang berlebihan, dan pengaturan tegangan yang tidak stabil. Artikel ini memberikan pemeriksaan komprehensif dan berorientasi aplikasi inti transformator , klasifikasi materialnya, varian strukturalnya, dan peran penting yang dimainkannya dalam infrastruktur listrik kontemporer—mulai dari gardu induk skala utilitas hingga lantai pabrik cerdas.

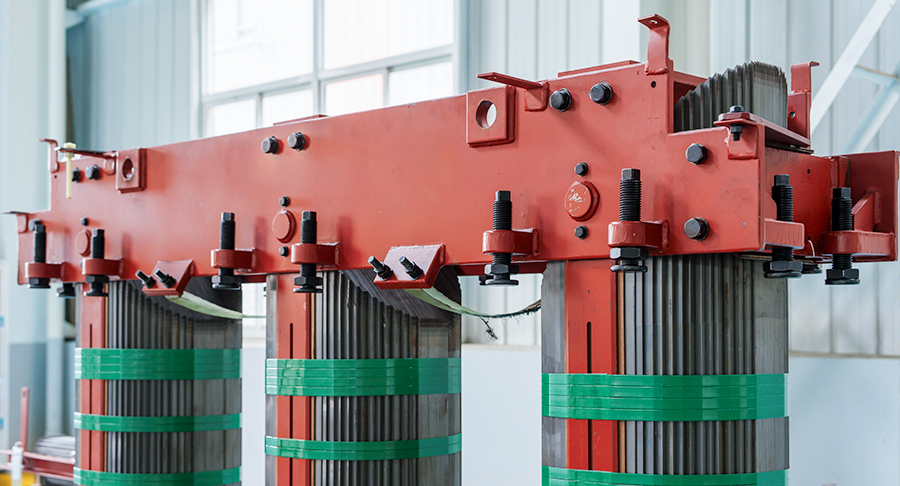

1. Inti Transformator Tipe Inti: Pekerja Keras Konvensional

Konfigurasi tipe inti mewakili arsitektur yang paling banyak digunakan dalam aplikasi berdaya menengah dan besar. Dalam desain ini, rangkaian magnet terdiri dari dua tungkai (kaki) vertikal yang dihubungkan oleh kuk atas dan bawah, dengan belitan primer dan sekunder melilit masing-masing tungkai. Tujuan mendasar dari hal ini inti transformator adalah untuk menyediakan jalur keengganan rendah untuk fluks magnet, memastikan bahwa sebagian besar gaya gerak magnet yang dihasilkan oleh belitan primer terhubung dengan belitan sekunder. Inti transformator tipe inti biasanya dibuat dari laminasi baja silikon berorientasi butiran (CRGO), yang menunjukkan permeabilitas magnetis yang luar biasa sepanjang arah penggulungan, yang secara langsung mengurangi arus eksitasi dan kerugian tanpa beban.

Dari sudut pandang teknis, desain tipe inti menawarkan keuntungan tersendiri dalam hal aksesibilitas belitan dan efisiensi pendinginan. Karena belitan didistribusikan pada dua bagian yang terpisah, pembuangan panas menjadi lebih seragam, sehingga memungkinkan kepadatan daya yang lebih tinggi tanpa melebihi batas termal. Aplikasi yang umum termasuk trafo step-up di peternakan energi terbarukan, trafo distribusi industri dengan kapasitas mulai dari 500 kVA hingga 50 MVA, dan trafo traksi untuk sistem perkeretaapian. Dibandingkan dengan alternatif tipe shell, tipe inti inti transformator menunjukkan kemampuan menahan hubung singkat yang unggul karena distribusi fluks simetris, yang meminimalkan tekanan mekanis pada belitan selama kondisi gangguan.

Rangkaian lengkap kami inti transformator mencakup geometri tipe inti standar dan khusus, dengan ketebalan laminasi berkisar antara 0,23 mm hingga 0,35 mm untuk menyeimbangkan kinerja kerugian dan kemampuan manufaktur. Jiangsu Jingtianxia Electric Technology Co., Ltd. telah menyempurnakan lini produksi tipe intinya untuk mencapai faktor penumpukan melebihi 97%, memastikan bahwa penampang magnet efektif sangat sesuai dengan nilai desain teoretis. Dengan lebih dari 46 staf teknis profesional, perusahaan menerapkan teknik laser-scribing canggih untuk mengurangi kerugian penyempurnaan domain, menghasilkan inti yang secara konsisten memenuhi atau melampaui standar IEC dan IEEE.

Spesifikasi Utama untuk Desain Tipe Inti

• Kisaran daya tipikal: 500 kVA – 50 MVA
• Kerapatan fluks: 1,5 – 1,7 T (bahan CRGO)
• Pengurangan kehilangan tanpa beban: 15–20% lebih rendah dibandingkan inti canai panas konvensional
• Metode pendinginan: Sirkulasi oli/udara alami atau oli paksa
• Dipilih untuk: Jaringan distribusi, ladang angin lepas pantai, industri berat

2. Inti Transformator Tipe Cangkang: Memaksimalkan Penahanan Fluks

Berbeda dengan tata letak tipe inti, tipe shell inti transformator kelilingi belitan dengan bahan magnetis di semua sisi, yang secara efektif "menutup" kumparan di dalam rangkaian besi. Konfigurasi ini menampilkan bagian tengah yang membawa fluks utama, dengan dua jalur balik (bagian luar) yang memberikan keengganan yang sangat rendah. Tujuan utamanya tetap sama—untuk memandu dan memusatkan fluks magnet—tetapi geometri tipe cangkang mencapai reaktansi bocor yang jauh lebih rendah dan pengaturan tegangan yang lebih baik pada beban berat. Ini inti transformator sangat dihargai dalam aplikasi arus tinggi dan tegangan rendah seperti trafo tungku, trafo penyearah untuk pabrik elektrolisis, dan sistem UPS skala besar.

Integritas struktural dari desain tipe cangkang memungkinkan kekuatan mekanik yang lebih besar, sehingga cocok untuk instalasi di mana gaya hubung singkat sangat ekstrim. Selain itu, karena fluks terbagi secara simetris antara dua bagian luar, ketidakseimbangan magnetik bersih diminimalkan, mengurangi kebisingan yang terdengar dan kehilangan nyasar pada struktur logam yang berdekatan. Namun, kinerja ini mengakibatkan peningkatan konsumsi material dan penumpukan laminasi yang lebih kompleks, sehingga meningkatkan biaya produksi secara keseluruhan. Untuk aplikasi kritis yang mengutamakan keandalan dan stabilitas voltase, tipe shell inti transformator tetap menjadi pilihan utama meskipun investasi awal lebih tinggi.

Jiangsu Jingtianxia Electric Technology Co., Ltd. mengatasi tantangan manufaktur ini melalui peralatan penumpukan otomatis dan sistem pemotongan presisi miliknya. Produksi inti tipe cangkang perusahaan ini menggunakan sambungan step-lap dan sudut-sudut yang disatukan untuk mengurangi keengganan sambungan, sehingga menghasilkan kehilangan inti yang 8–12% lebih rendah dibandingkan konstruksi butt-lap konvensional. Dengan mengintegrasikan sistem pergudangan bengkel cerdas dengan pemantauan kualitas waktu nyata, Jiangsu Jingtianxia memastikan bahwa setiap inti tipe cangkang meninggalkan pabrik dengan permeabilitas dan toleransi mekanis yang konsisten, mendukung klien global di industri mulai dari peleburan aluminium hingga daya cadangan pusat data.

Ciri Khas Inti Tipe Cangkang

1. Kekuatan hubung singkat yang unggul karena dukungan belitan yang tertutup sepenuhnya
2. Reaktansi kebocoran yang lebih rendah (biasanya 5–8% dibandingkan 10–15% untuk tipe inti)
3. Mengurangi medan magnet liar, memungkinkan jarak antar fase lebih dekat
4. Biaya material lebih tinggi tetapi masa pakai lebih lama di lingkungan pengoperasian yang keras
5. Umumnya ditentukan untuk proses elektrokimia dan penggerak traksi berat

3. Inti Transformator Logam Amorf: Garis Depan Efisiensi Generasi Berikutnya

Paduan logam amorf, sering disebut sebagai gelas logam, mewakili perubahan paradigma dalam rekayasa material magnetik. Berbeda dengan baja silikon kristal konvensional, baja ini inti transformator dihasilkan oleh pemadatan cepat (quenching) dari keadaan cair, menghasilkan struktur atom non-kristal yang menunjukkan koersivitas yang sangat rendah dan magnetostriction hampir nol. Tujuan utama penggunaan logam amorf untuk inti transformator adalah mengurangi kerugian tanpa beban secara drastis—biasanya sebesar 60–70% dibandingkan baja CRGO premium—sambil mempertahankan tingkat kepadatan fluks yang sebanding (sekitar 1,35–1,45 T). Hal ini membuat inti amorf sangat menarik untuk transformator distribusi yang beroperasi dalam kondisi beban ringan untuk jangka waktu lama, seperti pada jaringan perumahan dan proyek elektrifikasi pedesaan.

Dari perspektif manufaktur, logam amorf menghadirkan tantangan unik: materialnya sangat tipis (kira-kira 0,025 mm) dan sangat rapuh, sehingga memerlukan peralatan pemotongan dan penumpukan khusus untuk menghindari patahan mikro yang menurunkan kinerja magnet. Selain itu, kerapatan fluks saturasi lebih rendah dibandingkan CRGO, sehingga memerlukan penampang inti yang lebih besar untuk peringkat daya yang sama. Meskipun terdapat kelemahan-kelemahan ini, penghematan biaya siklus hidup dari pengurangan kehilangan energi sering kali melebihi premi awal, terutama di wilayah dengan tarif listrik yang tinggi atau mandat pengurangan karbon yang ketat. Lanjutan inti transformator terbuat dari paduan amorf semakin banyak digunakan untuk proyek bangunan ramah lingkungan, pusat pengisian kendaraan listrik, dan jaringan mikro pintar yang setiap watt-jamnya berarti.

Jiangsu Jingtianxia Electric Technology Co., Ltd. telah mengembangkan jalur pemrosesan khusus untuk inti logam amorf, menggabungkan protokol geser dan anil bertekanan rendah yang menjaga sifat magnetik unik material. Tim teknis perusahaan, yang terdiri lebih dari 46 spesialis Litbang, berkolaborasi dengan ilmuwan material untuk mengoptimalkan geometri inti untuk meminimalkan kehilangan sambungan, sehingga mencapai efisiensi beban penuh di atas 99,2% pada unit prototipe. Dengan menggabungkan teknologi inti amorf dengan mesin pemotong melintang yang cerdas dan logistik otomatis, Jiangsu Jingtianxia menawarkan solusi siap pakai yang menjembatani desain efisiensi tinggi dengan produksi skala industri, melayani klien yang menuntut tanggung jawab lingkungan dan keunggulan operasional.

Keuntungan Aplikasi Inti Amorf

• Pengurangan kerugian tanpa beban: hingga 70% dibandingkan CRGO konvensional
• Ideal untuk profil pemuatan siklik (misalnya, siaga semalaman, pengoperasian terputus-putus)
• Suhu pengoperasian lebih rendah karena berkurangnya pembangkitan panas
• Masa pakai trafo yang lebih lama (mengurangi penuaan termal pada isolasi)
• Lebih disukai oleh perusahaan utilitas yang mengejar target net-zero carbon

Matriks Kinerja Komparatif

4. Step-Lap dan Mitered Joint Cores: Rekayasa Presisi untuk Meminimalkan Kerugian

Di luar klasifikasi makroskopis bentuk dan material inti, geometri sambungan internal memainkan peran yang menentukan dalam menentukan kinerja inti secara keseluruhan. Sambungan step-lap, juga dikenal sebagai sambungan staggered atau interleaved, menyusun lapisan laminasi berturut-turut dengan tumpang tindih offset, sehingga secara efektif mendistribusikan keengganan celah udara ke berbagai antarmuka. Teknik ini mengurangi saturasi fluks lokal yang terjadi pada sambungan butt konvensional, menurunkan kerugian tanpa beban dan arus magnetisasi. Sebaliknya, sambungan miter menggunakan potongan bersudut presisi (biasanya 45 derajat) di persimpangan sudut kuk dan tungkai, menyelaraskan arah penggulungan baja berorientasi butiran dengan jalur fluks untuk meminimalkan keengganan di setiap tikungan. Lanjutan inti transformator mengintegrasikan fitur step-lap dan mitered untuk mencapai pengurangan kerugian sebesar 10–15% dibandingkan dengan rakitan butt-lap sederhana.

Ketepatan produksi yang diperlukan untuk jenis sambungan ini memerlukan mesin pemotong melintang kelas atas dengan posisi bilah yang dikontrol CNC dan pengukuran ketebalan waktu nyata. Jiangsu Jingtianxia Electric Technology Co., Ltd. telah banyak berinvestasi pada peralatan penumpukan inti otomatis yang menjaga keselarasan tingkat mikron di ratusan lapisan laminasi, memastikan distribusi celah udara yang konsisten dan kinerja elektromagnetik yang berulang. Inti step-lap perusahaan ini banyak digunakan dalam trafo distribusi efisiensi tinggi yang dipasok ke utilitas Eropa dan Amerika Utara, di mana peraturan Eco-design yang ketat mewajibkan batas kerugian maksimum. Dengan menggabungkan pemotongan sudut miter dengan penumpukan otomatis, Jiangsu Jingtianxia mencapai faktor penumpukan sebesar 97,5% untuk inti CRGO, sehingga menghasilkan penghematan energi yang nyata selama masa pakai transformator selama 30 tahun.

Selain itu, sistem pergudangan bengkel cerdas perusahaan ini melacak setiap batch laminasi di seluruh rantai produksi—mulai dari pemotongan dan pemotongan hingga anil dan inspeksi akhir—memastikan ketertelusuran penuh dan kepatuhan terhadap rencana kualitas khusus klien. Integrasi vertikal ini, didukung oleh jalur produksi logistik otomatis, memungkinkan Jiangsu Jingtianxia menawarkan pembuatan prototipe yang cepat dan waktu tunggu yang singkat untuk geometri inti khusus, sebuah keuntungan penting untuk proyek dengan jadwal konstruksi yang ketat.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan utama antara inti transformator tipe inti dan tipe cangkang?

Perbedaan utamanya terletak pada susunan belitan-ke-inti. Dalam tipe inti inti transformator , belitan mengelilingi tungkai magnet, sedangkan pada desain tipe cangkang, sirkuit magnet mengelilingi belitan pada beberapa sisi. Tipe inti menawarkan pendinginan yang lebih baik dan biaya lebih rendah, sedangkan tipe cangkang memberikan reaktansi kebocoran yang lebih rendah dan kekuatan hubung singkat yang unggul untuk aplikasi arus tinggi.

Q2: Bagaimana inti transformator logam amorf mengurangi kehilangan energi dibandingkan inti CRGO konvensional?

Paduan amorf tidak memiliki struktur butiran kristal, yang secara virtual menghilangkan anisotropi magnetik dan mengurangi kehilangan histeresis sebesar 60–70%. Selain itu, resistivitas listriknya yang lebih tinggi (kira-kira tiga kali lipat dari CRGO) meminimalkan kerugian arus eddy, menjadikannya pilihan paling hemat energi untuk trafo distribusi dengan faktor beban rendah.

Q3: Peran apa yang dimainkan Jiangsu Jingtianxia Electric Technology Co., Ltd. dalam rantai pasokan inti transformator?

Jiangsu Jingtianxia adalah produsen yang terintegrasi secara vertikal yang merancang, memproduksi, dan memberikan presisi inti transformator di semua kategori utama. Perusahaan ini menggabungkan lebih dari 46 pakar teknis dengan sistem penumpukan, pemotongan, dan pergudangan otomatis untuk menawarkan solusi terpadu—mulai dari inti step-lap CRGO hingga rakitan logam amorf—didukung oleh kontrol kualitas yang ketat dan dukungan logistik global.

Q4: Mengapa desain sambungan (step-lap atau mitered) penting untuk kinerja inti transformator?

Geometri sambungan secara langsung mempengaruhi keengganan magnetik pada antarmuka kuk-kaki. Sambungan step-lap dan miter mengurangi saturasi lokal dan pinggiran fluks, yang menurunkan kerugian tanpa beban dan arus magnetisasi sebesar 10–15%. Untuk transformator berefisiensi tinggi, desain sambungan presisi ini penting untuk memenuhi peraturan energi yang ketat dan mencapai penghematan biaya jangka panjang.
