Untuk apa mesin pemotong inti melintang digunakan dalam industri transformator?

Dalam ekosistem manufaktur trafo modern, presisi dan efisiensi bukan hanya tujuan operasional namun persyaratan mendasar untuk keandalan produk dan pengendalian biaya. Inti dari lingkungan yang digerakkan oleh presisi ini adalah mesin pemotong inti melintang , kategori peralatan khusus yang dirancang untuk memproses lembaran baja silikon menjadi dimensi tepat yang diperlukan untuk laminasi inti transformator. Tidak seperti garis geser atau garis menggorok untuk keperluan umum, mesin ini dirancang untuk menangani sifat fisik unik dari baja listrik berorientasi butiran, memastikan pembentukan duri minimal, potongan sudut yang tepat, dan faktor penumpukan yang konsisten. Artikel ini memberikan pemeriksaan teknis yang komprehensif tentang caranya mesin pemotong inti melintang fungsinya dalam industri transformator, klasifikasi utamanya, dan peran penting yang dimainkannya dalam alur kerja manufaktur cerdas modern.

Inti transformator, biasanya dibuat dari tumpukan lapisan baja silikon tipis, menentukan efisiensi magnetik unit, kerugian tanpa beban, dan kinerja termal keseluruhan. Setiap penyimpangan dalam panjang potongan, kuadrat, atau kualitas tepi secara langsung mengakibatkan peningkatan kerugian arus eddy atau kebisingan yang terdengar. Oleh karena itu, mesin pemotong inti melintang bukanlah gunting yang berdiri sendiri tetapi sistem terintegrasi yang menggabungkan mekanisme pengumpanan, unit pelurus, encoder pengukuran presisi, dan stasiun pelubangan atau bentukan berkecepatan tinggi. Untuk mengapresiasi kegunaan penuhnya, penting untuk memeriksa tiga kategori produk utama yang mendominasi pasar saat ini: jalur pemotongan modular berkecepatan tinggi , gunting melintang CNC presisi , dan sistem penumpukan dan pemotongan yang terintegrasi . Setiap kategori menangani skala produksi, tingkatan material, dan persyaratan otomatisasi yang berbeda, sehingga menawarkan pendekatan yang disesuaikan kepada produsen untuk fabrikasi inti.

1. Garis Pemotongan Modular Berkecepatan Tinggi

Klasifikasi besar pertama meliputi jalur pemotongan modular berkecepatan tinggi , yang dirancang untuk operasi berkelanjutan dan throughput tinggi yang khas dari produsen transformator skala besar. Ini mesin pemotong inti melintang beroperasi pada kecepatan jalur melebihi 120 meter per menit, menggabungkan feed roll yang digerakkan servo dan algoritma kompensasi panjang waktu nyata. Fitur yang menentukan dari kategori ini adalah arsitektur modularnya—jalur dapat diperluas dengan unit pelubang tambahan, stasiun bentukan V, atau bahkan konveyor penumpukan otomatis tanpa mengganti rangka dasar. Bagi produsen yang memproduksi trafo distribusi dalam volume tinggi, modularitas ini menawarkan jalur yang jelas untuk peningkatan kapasitas sekaligus melindungi investasi modal awal.

Secara fungsional, lini modular berkecepatan tinggi dimulai dengan uncoiler yang menangani kumparan hingga 25 ton, diikuti dengan penyamarataan presisi yang menghilangkan rangkaian kumparan. Stasiun pemotongan menggunakan geser putar atau pisau guillotine yang digerakkan oleh motor AC torsi tinggi, sehingga mencapai panjang pemotongan dengan toleransi ±0,05 mm. Model canggih mengintegrasikan deteksi tepi optik untuk mengimbangi pengembaraan material, memastikan potongan melintang tetap tegak lurus terhadap arah penggulungan. Kategori ini unggul dalam pemrosesan baja silikon kelas M4 dan M5 standar, yang biasa digunakan pada transformator terendam minyak dengan daya hingga 10 MVA. Pembeda utamanya adalah kemampuan untuk mempertahankan kualitas yang konsisten pada kecepatan tinggi sekaligus mendukung peralihan cepat antara desain inti yang berbeda, biasanya dalam waktu 15 menit.

Jiangsu Jingtianxia Electric Technology Co., Ltd. telah mengembangkan lini modular berkecepatan tinggi yang menggabungkan pemantauan ketebalan real-time dan penyesuaian jarak bebas blade adaptif, mengatasi salah satu tantangan paling persisten dalam pemotongan berkecepatan tinggi—pertumbuhan duri selama proses produksi yang diperpanjang. Dengan lebih dari 46 spesialis teknis internal, perusahaan telah menyempurnakan algoritme kontrol umpan untuk mengurangi deviasi panjang sebesar 40% dibandingkan sistem konvensional. Solusi ini sangat dihargai oleh klien yang memproduksi inti paduan amorf, dimana ketidaksempurnaan tepi kecil sekalipun dapat menyebabkan kesulitan perakitan yang signifikan.

• Kecepatan potong maksimum: 150 m/mnt dengan peredam getaran aktif.
• Kapasitas pelubangan terintegrasi: hingga 4 takik per siklus dengan kedalaman yang dapat diprogram.
• Pengumpulan skrap otomatis dan pemangkasan tepi untuk pengoperasian berkelanjutan.
• Antarmuka diagnostik jarak jauh kompatibel dengan sistem MES pabrik.

Dibandingkan dengan kategori lainnya, lini modular berkecepatan tinggi menawarkan biaya per suku cadang terendah untuk produksi jangka panjang, namun memerlukan tapak lantai yang lebih besar dan pelatihan operator yang lebih canggih. Ini adalah pilihan yang lebih disukai untuk pabrik transformator khusus dengan portofolio produk yang stabil.

2. Gunting Melintang CNC Presisi

Kategori kedua terdiri dari gunting melintang CNC presisi , yang memprioritaskan akurasi dan fleksibilitas dibandingkan throughput mentah. Ini mesin pemotong inti melintang biasanya digunakan di lingkungan bengkel kerja atau untuk pengembangan prototipe, di mana panjang potongan sering bervariasi dan kualitas material berkisar dari baja silikon standar hingga paduan ultra-tipis dengan permeabilitas tinggi. Berbeda dengan garis modular, gunting presisi menggunakan konstruksi rangka C yang kaku dan sistem penggerak bilah hidromekanis yang menghasilkan potongan yang bersih dan tegak lurus dengan defleksi bilah minimal, sehingga mencapai toleransi seketat ±0,02 mm pada lebar 1000 mm.

Alur kerja operasional geser presisi mencakup pengumpan rol yang digerakkan servo dengan encoder absolut, pengukur belakang yang dapat diprogram untuk pengaturan panjang, dan panel kontrol digital yang menyimpan hingga 500 program pemotongan. Fitur teknis yang membedakan adalah adaptif dengan cepat kemampuan, dimana geser memulai pemotongan saat material masih bergerak, sehingga mengurangi waktu siklus tanpa mengurangi akurasi. Hal ini menjadikan kategori ini ideal untuk memproduksi inti step-lap dan sambungan interleaved, di mana setiap laminasi memerlukan dimensi yang sedikit berbeda untuk mencapai distribusi fluks magnet yang optimal. Mesin ini juga mendukung pemotongan mitra hingga 45 derajat, sehingga memperluas penerapannya pada transformator inti luka.

Skenario aplikasi yang umum mencakup bengkel perbaikan dan pemeliharaan, laboratorium penelitian, dan produsen trafo khusus dalam jumlah kecil untuk aplikasi kereta api atau kelautan. Keunggulan diferensiasinya terletak pada kemampuan memproses material rapuh—seperti baja induksi tinggi setebal 0,18 mm—tanpa menimbulkan retakan tepi atau delaminasi, suatu masalah yang sering mengganggu geser putar berkecepatan tinggi. Selain itu, antarmuka CNC memungkinkan integrasi tanpa batas dengan sistem CAD, memungkinkan impor langsung pola pemotongan dari perangkat lunak desain inti.

Jiangsu Jingtianxia Electric Technology Co., Ltd. menawarkan varian geser presisi yang dilengkapi dengan modul inspeksi tepi berbasis laser yang menolak lembaran apa pun yang memiliki gerinda mikro melebihi 0,03 mm, memastikan bahwa hanya laminasi bebas cacat yang dilanjutkan ke stasiun penumpukan. Kemampuan ini selaras dengan portofolio perusahaan yang lebih luas, yang mencakup peralatan penumpukan cerdas dan pergudangan otomatis, sehingga menciptakan sistem jaminan kualitas loop tertutup. Kategori geser presisi, meskipun lebih lambat dibandingkan jalur modular, menghasilkan penyelesaian permukaan yang unggul dan sering kali digunakan sebagai mesin pelengkap untuk pesanan dengan campuran tinggi dan volume rendah.

1. Atur target panjang pemotongan dan sudut mitra melalui layar sentuh HMI.
2. Muat koil dan mulai siklus pelurusan otomatis.
3. Lakukan percobaan pemotongan dan verifikasi dimensi menggunakan komparator optik terintegrasi.
4. Memulai produksi; sistem secara otomatis menyesuaikan kompensasi umpan berdasarkan umpan balik encoder waktu nyata.

Dalam hal manfaat biaya, gunting CNC presisi memerlukan investasi awal per unit output yang lebih tinggi namun menawarkan fleksibilitas yang tak tertandingi, menjadikannya sangat diperlukan bagi produsen transformator yang memenuhi beragam spesifikasi pelanggan.

3. Sistem Penumpukan dan Pemotongan Terintegrasi

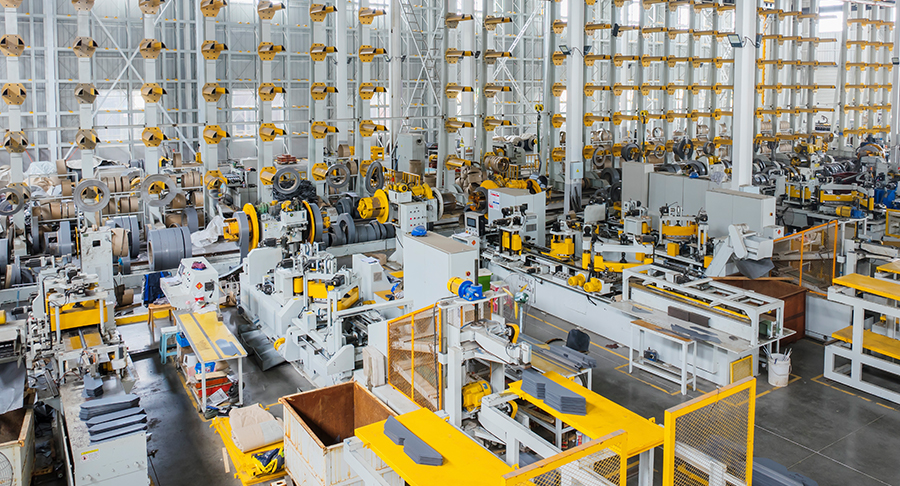

Kategori ketiga dan paling berteknologi maju adalah sistem penumpukan dan pemotongan yang terintegrasi , yang menggabungkan pemotongan melintang dengan penumpukan robot menjadi satu proses berkelanjutan. Ini mesin pemotong inti melintang bukan sekedar alat pemotong tetapi sel kerja lengkap yang mengubah stok koil menjadi paket inti yang siap dirakit. Sistem ini terdiri dari modul pemotongan hulu—biasanya geser presisi atau pemotong putar berkecepatan tinggi—diikuti oleh konveyor yang menyalurkan potongan laminasi ke robot gantri multi-sumbu atau unit pick-and-place model delta. Robot mengatur setiap laminasi dalam urutan penumpukan yang telah ditentukan, menerapkan perekat atau tekanan yang saling mengunci sesuai kebutuhan.

Inovasi teknis inti adalah kontrol pendaftaran waktu nyata , di mana modul pemotongan dan robot penumpuk berbagi sistem koordinat umum yang berasal dari sensor tepi dan kamera penglihatan. Hal ini memastikan bahwa setiap lapisan ditumpuk dengan akurasi sudut lebih baik dari 0,01°, yang penting untuk mengurangi kehilangan inti pada transformator efisiensi tinggi (IE4 dan lebih tinggi). Sistem ini juga mencakup stasiun penimbangan terintegrasi yang menghitung faktor penumpukan per lapisan, sehingga memberikan umpan balik langsung untuk penyesuaian proses. Kategori ini sebagian besar digunakan untuk trafo daya besar (di atas 50 MVA) dan untuk trafo traksi dimana berat inti dan simetri secara langsung mempengaruhi kinerja dinamis.

Dibandingkan dengan pemotongan mandiri dan penumpukan manual, sistem terintegrasi ini mengurangi ketergantungan tenaga kerja hingga 70% dan menghilangkan kerusakan akibat penanganan, yang khususnya bermanfaat untuk material berukuran tipis (0,15 mm). Namun, kompleksitas sistem memerlukan perangkat lunak canggih untuk pembuatan pola, pengurutan lapisan, dan penghindaran tabrakan. Hal ini juga memerlukan tingkat pemeliharaan prediktif yang lebih tinggi karena pengoperasian subsistem mekanis, pneumatik, dan penglihatan yang tersinkronisasi.

Jiangsu Jingtianxia Electric Technology Co., Ltd. telah menerapkan sistem penumpukan dan pemotongan terintegrasi di beberapa pabrik transformator tingkat 1 di Asia, sehingga mencapai pengurangan waktu siklus perakitan inti sebesar 25%. Algoritme penumpukan milik perusahaan, yang dikembangkan oleh tim yang terdiri dari 46 talenta teknis profesional, memperhitungkan kelengkungan material dan variasi ketebalan, secara dinamis menyesuaikan gaya pengambilan dan sudut penempatan robot. Solusi ini merupakan bagian dari portofolio cerdas terpadu perusahaan, yang juga mencakup jalur logistik otomatis dan sistem gudang, yang menegaskan komitmen perusahaan terhadap solusi manufaktur digital menyeluruh untuk industri ketenagalistrikan.

Melalui kerangka tiga kategori ini, menjadi jelas bahwa memilih yang tepat mesin pemotong inti melintang bergantung pada keseimbangan volume produksi, keragaman material, dan tingkat integrasi dengan perakitan hilir. Jiangsu Jingtianxia Electric Technology Co., Ltd. mengatasi keragaman ini dengan menawarkan ketiga konfigurasi, didukung oleh jaringan layanan purna jual yang kuat dan konsultasi pengoptimalan proses. Pemahaman mendalam perusahaan mengenai fisika inti, dipadukan dengan manufaktur komponen mekanis utama yang dilakukan sendiri, memungkinkannya menyesuaikan parameter setiap alat berat dengan kualitas baja magnetik spesifik dan geometri inti yang dibutuhkan oleh pelanggan. Baik prioritasnya adalah keluaran maksimum, presisi tertinggi, atau otomatisasi penuh, industri trafo modern bergantung pada sistem pemotongan khusus ini untuk mempertahankan daya saing di pasar global yang semakin didorong oleh efisiensi.

Pertanyaan yang Sering Diajukan

Q1: Apa perbedaan utama antara jalur modular berkecepatan tinggi dan geser CNC presisi?

Jalur modular berkecepatan tinggi memprioritaskan keluaran dan dirancang untuk produksi laminasi inti standar bervolume tinggi dan berkelanjutan, biasanya mencapai kecepatan di atas 120 m/menit dengan toleransi sedang (±0,05 mm). Sebaliknya, geser CNC presisi berfokus pada akurasi dan fleksibilitas, menghasilkan toleransi yang lebih ketat (±0,02 mm) dan waktu pergantian yang lebih cepat, sehingga cocok untuk pekerjaan material campuran dan jangka pendek. Garis modular lebih hemat biaya untuk produksi massal, sedangkan garis geser menawarkan kualitas tepi yang unggul untuk desain magnetik yang menuntut.

Q2: Bagaimana sistem penumpukan dan pemotongan terintegrasi meningkatkan kualitas inti dibandingkan dengan proses terpisah?

Sistem terintegrasi menghilangkan penanganan manual antara pemotongan dan penumpukan, sehingga mengurangi risiko kerusakan tepi, ketidaksejajaran, dan kontaminasi. Mereka juga memungkinkan umpan balik registrasi real-time, memastikan bahwa setiap laminasi ditempatkan dengan presisi sudut lebih baik dari 0,01°. Hal ini secara langsung mengurangi kehilangan inti dan meningkatkan peringkat efisiensi transformator. Selain itu, sistem secara otomatis menolak laminasi di luar toleransi, mencegah lapisan cacat memasuki paket inti.

Q3: Jenis apa mesin pemotong inti melintang apakah Jiangsu Jingtianxia Electric Technology Co., Ltd. berspesialisasi dalam?

Jiangsu Jingtianxia Electric Technology Co., Ltd. memproduksi dan mengintegrasikan ketiga kategori utama—jalur modular berkecepatan tinggi, gunting CNC presisi, dan sistem penumpukan terintegrasi. Perusahaan juga menyediakan solusi khusus untuk material inti amorf dan nanokristalin. Dengan lebih dari 46 pakar teknis, perusahaan ini berfokus pada algoritme kontrol cerdas dan fitur pemeliharaan prediktif, menawarkan rangkaian lengkap mulai dari mesin individual hingga bengkel fabrikasi inti yang sepenuhnya otomatis.

Q4: Dapatkah geser CNC presisi menangani pemotongan mitra untuk inti transformator putaran langkah?

Ya, sebagian besar gunting CNC presisi dilengkapi dengan kemampuan pemotongan mitra yang dapat diprogram, memungkinkan sudut dari 0° hingga 45° dengan kemampuan pengulangan yang tinggi. Fitur ini penting untuk menghasilkan sambungan step-lap dan interleaved, yang meminimalkan kebocoran fluks dan mengurangi kebisingan pada transformator daya besar. Rangka geser yang kaku dan pengukur belakang yang dikontrol servo memastikan bahwa panjang dan sudut tetap berada dalam toleransi yang ditentukan dalam ribuan siklus.
