Tujuan Melaminasi Inti Transformator

Inti dari setiap trafo listrik terdapat komponen yang konsepnya sederhana dan kinerjanya penting: the inti transformator . Rangkaian magnet ini berfungsi sebagai jalur fluks, memungkinkan perpindahan energi listrik dari satu belitan ke belitan lainnya melalui induksi elektromagnetik. Namun, jalur fluks magnet bukannya tanpa tantangan. Salah satu keputusan teknik yang paling signifikan dalam desain transformator adalah konstruksi inti ini bukan sebagai satu blok logam padat, namun sebagai tumpukan lembaran tipis dan terisolasi. Proses ini, yang dikenal sebagai laminasi, merupakan hal mendasar bagi efisiensi, umur panjang, dan pengoperasian praktis dari hampir semua transformator modern. Artikel ini menggali secara mendalam alasan teknis mengapa inti transformator dilaminasi, mengeksplorasi fisika kehilangan energi, pemilihan material, dan teknik canggih yang membuat desain ini begitu efektif.

Masalah Inti: Mengapa Logam Padat Gagal

Untuk memahami perlunya laminasi a inti transformator , pertama-tama kita harus melihat perilaku logam padat dan konduktif ketika terkena perubahan medan magnet. Prinsip utama transformator—perubahan arus pada kumparan primer yang menciptakan perubahan fluks magnet pada inti—juga merupakan sumber inefisiensi internal yang paling signifikan. Ketika fluks magnet mengalir melalui inti padat, hal itu menginduksi tegangan di dalam logam itu sendiri. Tegangan ini menciptakan arus sirkulasi yang mengalir dalam loop tertutup tegak lurus terhadap fluks magnet. Ini adalah arus eddy.

Masalah Eddy Saat Ini

Arus Eddy merupakan akibat langsung dari hukum induksi Faraday. Dalam inti baja padat, arus ini bisa sangat besar, karena memiliki luas penampang besar bahan yang sangat konduktif untuk dialirkan. Masalah utama dengan arus eddy adalah arus tersebut menghasilkan panas (kerugian I²R), yang menunjukkan hilangnya energi listrik secara langsung. Energi ini tidak melakukan kerja yang berguna pada rangkaian sekunder melainkan menghangatkan transformator. Untuk memvisualisasikannya, perhatikan penampang inti padat. Perubahan medan magnet pada area yang luas menginduksi gaya gerak listrik yang signifikan, sehingga menghasilkan arus yang berputar-putar dan besar.

Besarnya kerugian arus eddy sebanding dengan kuadrat frekuensi arus bolak-balik dan ketebalan material inti. Hubungan ini sangat penting: seiring dengan meningkatnya ketebalan jalur konduktif, kerugian meningkat secara dramatis. Panas yang dihasilkan oleh rugi-rugi ini tidak hanya membuang-buang energi tetapi juga meningkatkan suhu pengoperasian transformator. Panas berlebih dapat menurunkan isolasi belitan, memperpendek umur transformator, dan dalam kasus ekstrim, menyebabkan kegagalan yang sangat besar. Lebih jauh lagi, dari sudut pandang ekonomi, bahkan persentase kehilangan energi yang kecil sekalipun dalam sebuah trafo tunggal akan menjadi pemborosan daya yang signifikan dari waktu ke waktu, terutama pada jaringan distribusi tenaga listrik skala besar.

Solusinya: Laminasi dan Tujuannya

Laminasi adalah respon rekayasa terhadap masalah pusaran arus. Alih-alih menggunakan satu blok bahan magnetik tebal, inti dibuat dari banyak lembaran baja tipis, masing-masing dilapisi dengan lapisan isolasi. Lembaran-lembaran ini kemudian ditumpuk dan diikat menjadi satu untuk membentuk inti yang utuh. Tujuan utama dari desain ini adalah untuk secara drastis mengurangi besarnya arus eddy.

Mengganggu Jalan

Dengan mengiris inti menjadi laminasi tipis, luas penampang yang tersedia untuk aliran arus eddy berkurang drastis. Karena kehilangan arus eddy sebanding dengan kuadrat ketebalan, mengurangi ketebalan dengan faktor, misalnya 10, dapat mengurangi kerugian dengan faktor 100. Lapisan insulasi tipis di antara laminasi tidak menghantarkan listrik, sehingga secara efektif memutus jalur arus sirkulasi dan memaksanya terbatas pada penampang kecil setiap lembar. Ini adalah tujuan paling mendasar dan kritis dari laminasi a inti transformator .

Manfaat Penting Lainnya dari Laminasi

Meskipun mengurangi kerugian arus eddy adalah tujuan utama, konstruksi laminasi a inti transformator menawarkan beberapa keuntungan teknik signifikan lainnya.

• Pengurangan Kerugian Histeresis: Meskipun laminasi terutama ditujukan untuk arus eddy, penggunaan lembaran tipis baja bermutu tinggi juga membantu mengelola kerugian histeresis. Kerugian ini timbul dari energi yang dibutuhkan untuk terus-menerus mengubah arah domain magnetik dalam material inti seiring dengan perubahan arah arus bolak-balik. Baja silikon, bahan pilihan untuk laminasi, dirancang dengan orientasi butiran tertentu untuk meminimalkan energi yang diperlukan untuk pembalikan magnet ini.
• Manajemen Termal: Laminasi tipis dan lapisan insulasinya memungkinkan pembuangan panas lebih efisien. Panas yang dihasilkan di dalam inti dapat lebih mudah berpindah ke permukaan setiap laminasi dan dibuang oleh sistem pendingin transformator, mencegah titik panas yang dapat merusak inti atau insulasi di sekitarnya.
• Stabilitas Mekanik dan Pengurangan Kebisingan: Penumpukan laminasi, sering kali diikat dengan perekat, menciptakan inti yang kuat secara mekanis yang dapat menahan gaya magnet besar yang ada selama pengoperasian. Selain itu, ikatan perekat dapat mengubah mode getaran inti, mengurangi dengungan terdengar yang sering dikaitkan dengan transformator. Beberapa desain dengan sengaja menyatukan kelompok yang terdiri dari enam atau tujuh laminasi, memaksanya bergetar sebagai satu unit yang lebih berat pada frekuensi yang lebih rendah, sehingga mengurangi kebisingan akustik keseluruhan yang dihasilkan.

Ilmu Material dalam Laminasi Inti Transformator

Efektivitas dilaminasi inti transformator bergantung tidak hanya pada geometri laminasi tetapi juga pada bahan pembuatnya. Pemilihan material adalah keseimbangan yang cermat antara sifat magnetik, resistivitas listrik, kemampuan kerja mekanis, dan biaya.

Baja Silikon: Standar Industri

Bahan yang paling umum untuk laminasi inti transformator adalah baja silikon. Ini adalah paduan besi dengan persentase kecil silikon, biasanya sampai 6,5%. Penambahan silikon memiliki beberapa fungsi penting:

• Peningkatan Resistivitas Listrik: Silikon meningkatkan resistivitas listrik baja. Hal ini merupakan keuntungan utama karena mengurangi besarnya arus eddy, bahkan sebelum inti dilaminasi. Resistivitas yang lebih tinggi bertindak sebagai garis pertahanan pertama terhadap kerugian.
• Mengurangi Kerugian Histeresis: Baja silikon menunjukkan sifat magnetik yang menguntungkan, termasuk loop histeresis yang sempit, yang berarti kerugian histeresis yang lebih rendah selama siklus magnetisasi.
• Berorientasi Gandum vs. Tidak Berorientasi: Kinerja a inti transformator juga sangat dipengaruhi oleh struktur kristal baja. Baja silikon berorientasi butiran diproses sedemikian rupa sehingga domain magnetiknya sejajar terutama pada arah penggulungan. Hal ini memberikan permeabilitas magnetik yang unggul dan kehilangan inti yang lebih rendah ketika fluks sejajar dengan arah ini. Inilah sebabnya mengapa ini merupakan bahan pilihan untuk transformator daya, dimana jalur fluksnya terdefinisi dengan baik. Sebaliknya, baja non-orientasi memiliki struktur butiran yang lebih acak, sehingga memberikan sifat magnetik isotropik. Ini digunakan dalam aplikasi dimana arah fluks dapat bervariasi atau dimana biaya menjadi perhatian utama.

Desain dan Bahan Inti yang Inovatif

Meskipun baja silikon laminasi adalah pekerja keras dalam industri ini, material dan konfigurasi lain juga digunakan, masing-masing dengan serangkaian trade-off tertentu.

• Inti Ferit: Ini terbuat dari bahan seperti keramik sinter yang terdiri dari oksida besi yang dicampur dengan unsur logam lainnya. Mereka memiliki resistivitas listrik yang sangat tinggi, yang secara efektif menghilangkan arus eddy. Hal ini menjadikannya ideal untuk aplikasi frekuensi tinggi, seperti pasokan listrik mode saklar, dimana kehilangan baja akan sangat tinggi. Namun, inti ferit memiliki kemampuan kerapatan fluks magnet yang lebih rendah dibandingkan baja, yang berarti inti tersebut memerlukan inti yang lebih besar untuk tingkat daya yang sama.
• Inti Amorf dan Nanokristalin: Ini terbuat dari pita logam yang sangat tipis yang didinginkan dengan cepat dari keadaan cair, menghasilkan struktur atom non-kristal, atau amorf. Bahan ini menawarkan kerugian histeresis yang sangat rendah. Namun, pembuatannya lebih mahal dan menantang serta mungkin lebih sensitif terhadap tekanan mekanis, sehingga memerlukan kehati-hatian lebih dalam perakitannya inti transformator .

Konfigurasi Laminasi: Membandingkan Jenis Inti

Geometri dari laminasi itu sendiri juga mempengaruhi kinerja. Bentuk inti yang berbeda, seperti inti EI, toroidal, dan inti C, menggunakan laminasi dengan cara berbeda untuk mengoptimalkan jalur fluks, meminimalkan limbah, dan menyederhanakan produksi. Tabel di bawah mengilustrasikan beberapa trade-off ini.

Teknik Manufaktur Modern

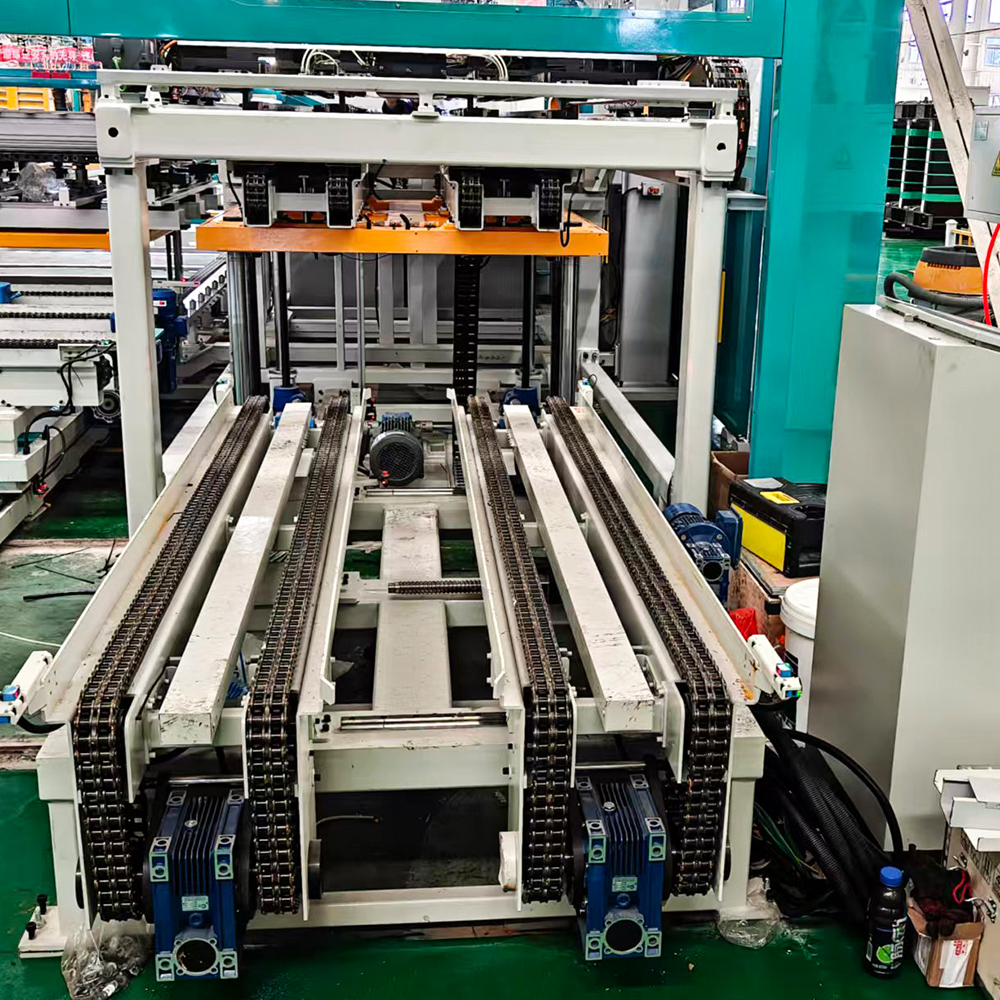

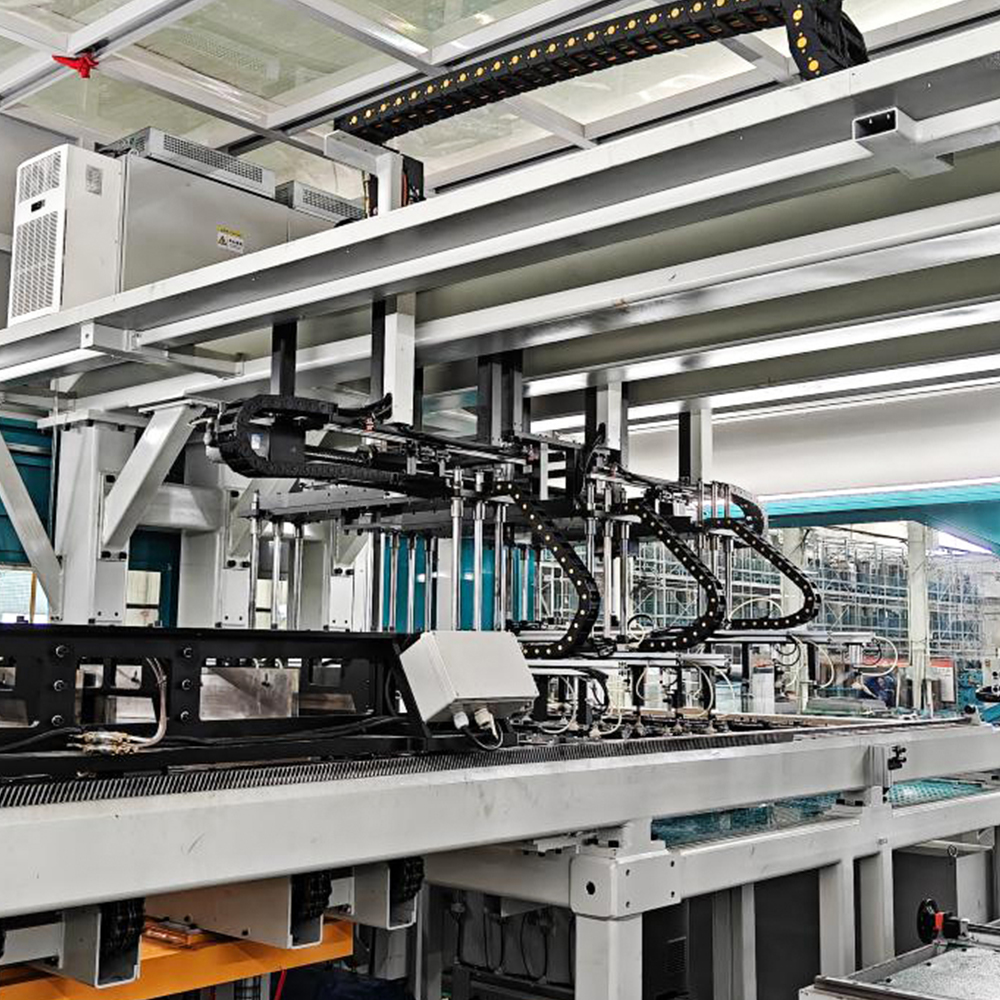

Proses pembuatannya dilaminasi inti transformator telah berevolusi dari penumpukan manual sederhana menjadi proses otomatis canggih yang menjamin presisi, efisiensi, dan kinerja optimal.

Pemotongan dan Stamping

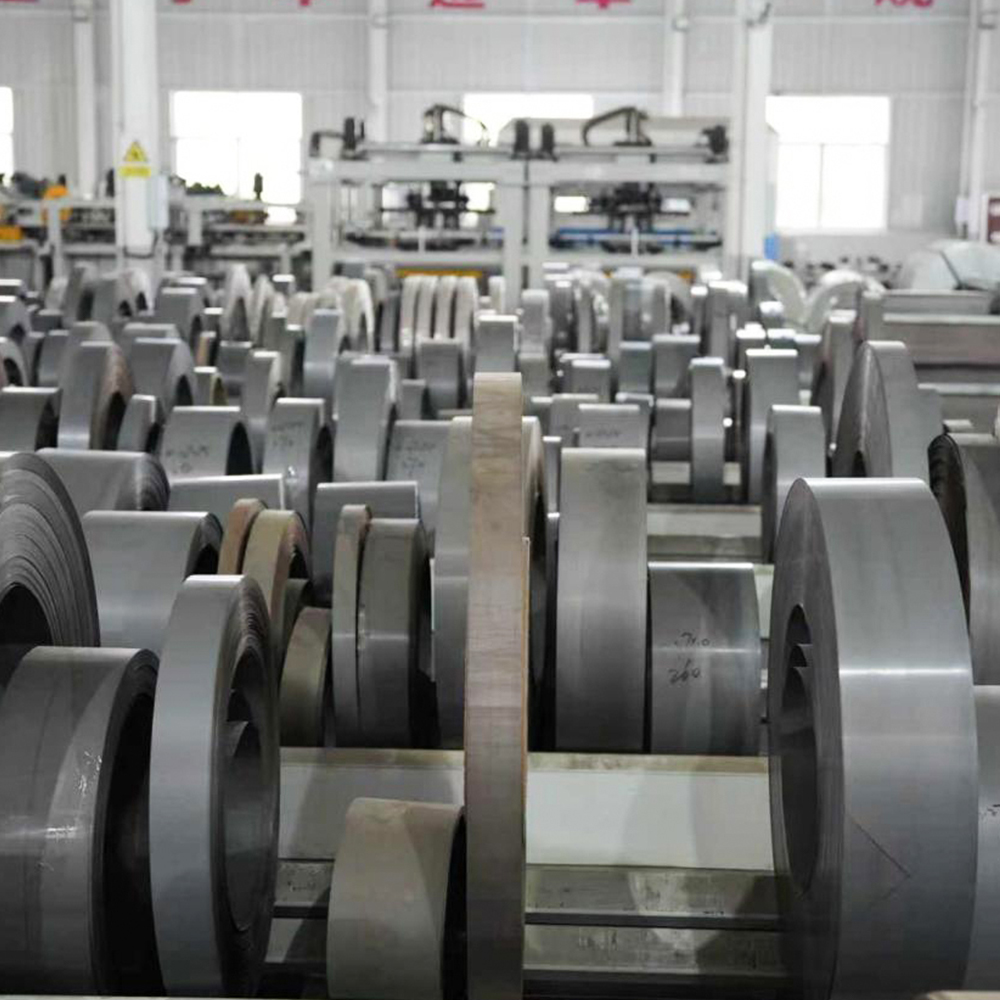

Perjalanan dimulai dengan gulungan besar baja silikon, yang dimasukkan ke dalam mesin cetak berkecepatan tinggi. Pers menggunakan cetakan yang dirancang khusus untuk memotong masing-masing laminasi dari strip baja. Proses ini sangat efisien dan dapat menghasilkan ribuan laminasi per menit. Bentuk laminasi ditentukan oleh geometri akhir inti—bentuk "E" dan "I" untuk inti EI, atau spiral kontinu untuk inti toroidal. Mesin modern memungkinkan kontrol yang tepat terhadap proses pemotongan, memastikan bahwa laminasi seragam dan bebas dari cacat yang dapat mempengaruhi kinerja magnetis.

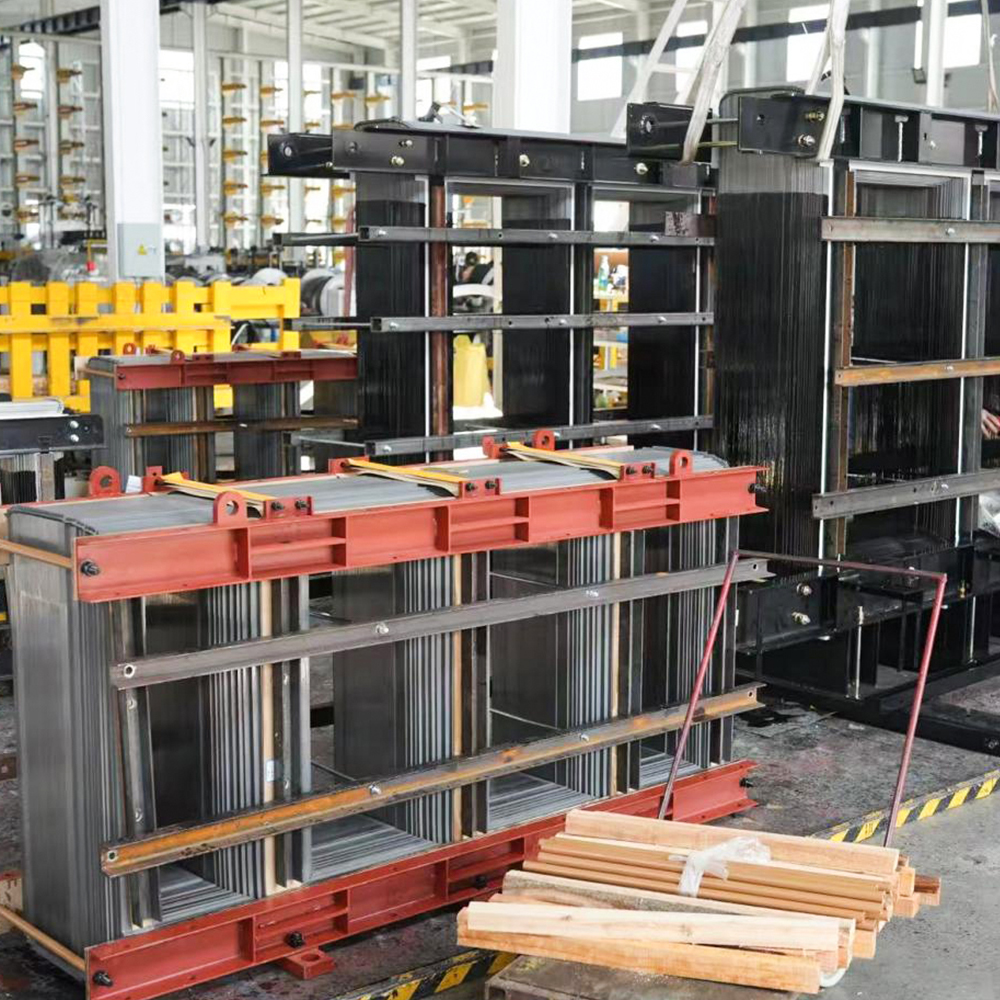

Isolasi dan Penumpukan

Setelah dipotong, laminasi dilapisi dengan lapisan isolasi. Ini sering kali merupakan lapisan tipis pernis atau lapisan oksida, namun literatur paten mengungkapkan metode yang lebih maju. Misalnya, komposisi resin termoset yang mengandung resin epoksi dan partikel anorganik dapat diterapkan untuk membuat lapisan insulasi dan perekat secara bersamaan. Lapisan serba guna ini merupakan inovasi yang signifikan. Perekat mengikat laminasi bersama-sama, meningkatkan stabilitas mekanis dan mengurangi getaran, sementara sifat isolasi dipertahankan oleh partikel anorganik, yang mencegah kontak logam-ke-logam di antara lembaran.

Ikatan

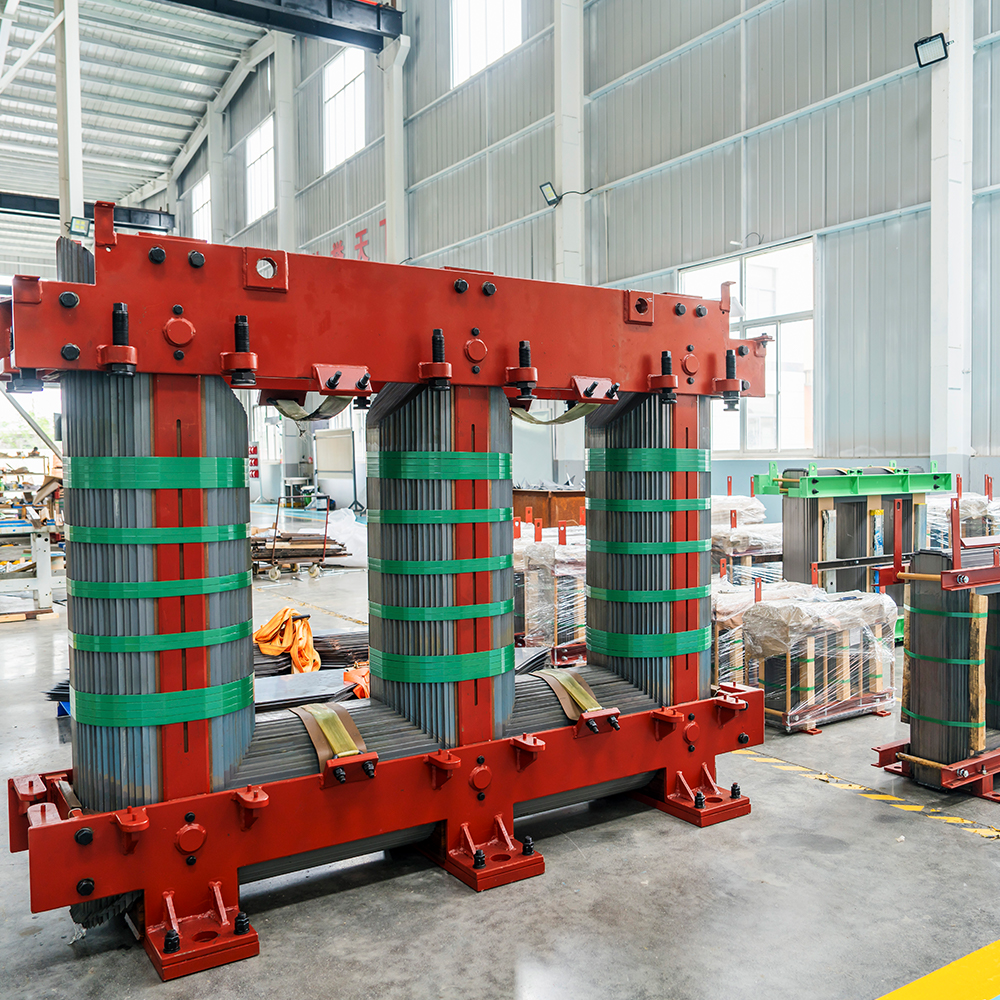

Metode awal pengikatan laminasi melibatkan penjepitan mekanis pada tumpukan yang sudah jadi. Meskipun masih digunakan, hal ini semakin banyak digantikan oleh ikatan perekat. Beberapa metode modern melibatkan penerapan pola manik-manik perekat tipis ke permukaan baja sebelum ditumpuk. Pendekatan ini menawarkan beberapa keuntungan: mengurangi faktor ruang (persentase volume inti yang ditempati oleh baja), meminimalkan sedikit peningkatan kehilangan inti yang dapat terjadi pada pelapisan seluruh permukaan. Selain itu, lapisan perekat dapat dirancang untuk menyerap getaran mekanis, sehingga mengurangi kebisingan transformator. Dalam beberapa perwujudan lanjutan, kelompok yang terdiri dari enam atau tujuh laminasi diikat bersama sebagai satu sub-rakitan, yang kemudian ditangani sebagai satu unit, sehingga menyederhanakan proses penumpukan akhir.

Pengorbanan Praktis dan Keputusan Desain

Meskipun laminasi memberikan manfaat yang luar biasa, hal ini bukannya tanpa konsekuensinya. Desain yang seimbang mempertimbangkan faktor-faktor ini untuk mengoptimalkan keseluruhan inti transformator .

• Faktor Ruang: Laminasi dan lapisan isolasinya tidak menempati 100% volume fisik inti. Faktor ruang, atau faktor pengisian, mewakili persentase penampang inti yang sebenarnya merupakan baja magnetis. Faktor ruang yang lebih rendah berarti diperlukan inti yang lebih besar untuk mencapai kinerja magnetik yang sama, yang meningkatkan ukuran dan berat transformator. Metode pengikatan perekat yang menggunakan lapisan tipis dan presisi membantu mempertahankan faktor ruang yang tinggi, terkadang membatasi pengurangan hingga kurang dari 0,5%.
• Pertimbangan Biaya: Proses pemotongan, pelapisan, dan penumpukan laminasi lebih mahal dibandingkan pengecoran atau penempaan inti padat. Namun, penghematan operasional dari berkurangnya kehilangan energi selama masa pakai trafo jauh lebih besar daripada biaya produksi awal yang lebih tinggi. Selain itu, penggunaan perkakas berbiaya rendah dan metode manufaktur yang efisien, seperti desain inti C-I yang menggabungkan inti potong dengan batangan "I" yang dilaminasi, mewakili pendekatan berbiaya rendah yang tetap menawarkan manfaat kinerja laminasi.

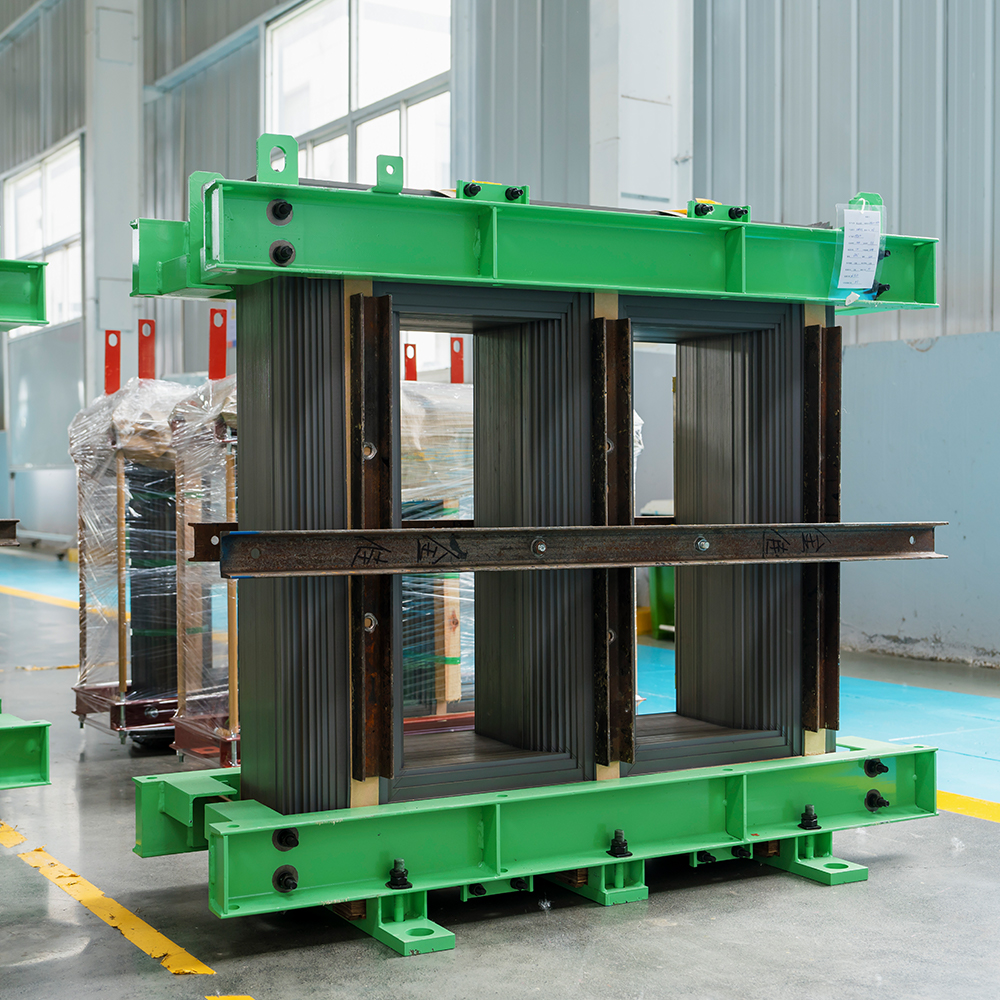

• Integritas Mekanik: Inti harus tahan terhadap gaya elektromagnetik kuat yang dihasilkan selama pengoperasian. Gaya-gaya ini menyebabkan inti mengembang dan berkontraksi, dan tanpa ikatan yang tepat, laminasi dapat tergelincir atau bergetar secara berlebihan. Mekanisme perekat dan penjepit dirancang untuk mengamankan tumpukan, memastikan tumpukan tetap kokoh, satu unit yang dapat menangani tekanan mekanis ini.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa tujuan utama melaminasi inti transformator?

Tujuan utamanya adalah untuk mengurangi kerugian arus eddy. Dengan membagi inti menjadi lembaran tipis dan terisolasi, jalur sirkulasi arus terganggu, sehingga secara dramatis mengurangi energi yang terbuang sebagai panas.

Q2: Bagaimana laminasi mengurangi kehilangan energi?

Laminasi mengurangi kehilangan energi dengan membatasi arus eddy pada luas penampang kecil setiap lembar. Karena kerugian arus eddy sebanding dengan kuadrat ketebalan material, penggunaan laminasi tipis secara drastis mengurangi kerugian ini.

Q3: Bahan apa yang digunakan untuk laminasi inti transformator?

Bahan yang paling umum adalah baja silikon, yang dipilih karena permeabilitas magnetnya yang tinggi dan peningkatan resistivitas listrik. Bahan lainnya termasuk ferit, yang digunakan untuk aplikasi frekuensi tinggi, dan paduan amorf atau nanokristalin, yang digunakan untuk aplikasi yang memerlukan kerugian sangat rendah.

Q4: Mengapa laminasi diisolasi satu sama lain?

Lapisan isolasi antar laminasi sangat penting untuk mencegah aliran arus eddy dari satu laminasi ke laminasi lainnya. Jika lembaran-lembaran tersebut berada dalam kontak listrik langsung, mereka pada dasarnya akan berfungsi sebagai konduktor tunggal yang lebih besar, memulihkan jalur arus eddy yang besar dan menggagalkan tujuan laminasi.

Q5: Apakah laminasi mempengaruhi stabilitas mekanik transformator?

Ya. Meskipun masing-masing lembarannya tipis, proses manufaktur modern menggunakan perekat atau mekanisme penjepit untuk mengikat laminasi menjadi inti yang kokoh dan kuat secara mekanis. Hal ini mencegah getaran, mengurangi kebisingan yang terdengar, dan memastikan inti dapat menahan gaya magnet kuat yang ada selama pengoperasian.
